Was ist eine Zener-Diode? Erklärung und Anwendungen
Die Zener-Diode ist ein spezielles Halbleiterbauelement, das in der Elektronik eine zentrale Rolle spielt. Sie unterscheidet sich von einer normalen Diode, weil sie nicht nur im Vorwärtsbetrieb, sondern auch im Rückwärtsbetrieb eine besondere Eigenschaft zeigt. Während eine Standarddiode den Stromfluss in Sperrrichtung blockiert, erlaubt die Zener-Diode bei einer bestimmten Spannung den Durchbruch. Diese Spannung nennt man Zener-Spannung.
Die Zener-Diode wird gezielt eingesetzt, um eine konstante Spannung aufrechtzuerhalten. Das macht sie ideal für Anwendungen, bei denen eine stabile Versorgungsspannung wichtig ist. Sie ist klein, zuverlässig und einfach in Schaltungen zu integrieren. Außerdem ist sie kostengünstig und in vielen Varianten verfügbar, was ihre Beliebtheit in der Elektronik erklärt.
Funktionsweise der Zener-Diode
Vorwärts- und Rückwärtsbetrieb
Im Vorwärtsbetrieb verhält sich die Zener-Diode wie eine normale Diode: Sie leitet Strom, sobald die Durchlassspannung erreicht ist. Im Rückwärtsbetrieb jedoch bleibt sie zunächst gesperrt, bis die Zener-Spannung überschritten wird. Dann beginnt sie zu leiten, ohne Schaden zu nehmen.
Zener-Spannung

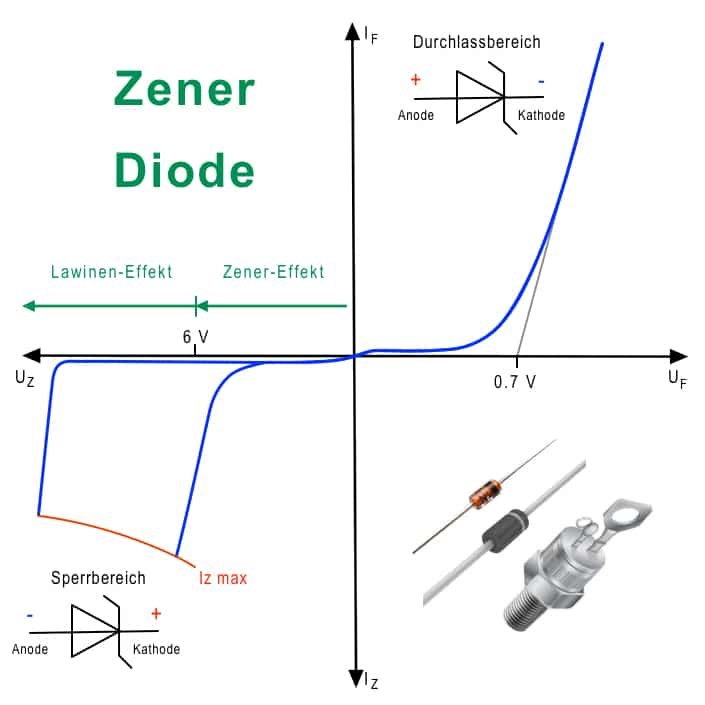

Die Zener-Spannung ist der Schlüssel zur Funktion. Sie ist genau definiert und sorgt dafür, dass die Diode bei dieser Spannung leitend wird. Typische Werte liegen zwischen 2 und 200 Volt.
Was ist der Zener-Effekt?
Der Zener-Effekt, auch als Tunnel-Effekt bezeichnet, beschreibt den physikalischen Vorgang, bei dem Elektronen im Sperrbetrieb durch ein starkes elektrisches Feld tunneln. Dieser Effekt tritt bei niedrigen Spannungen von typisch kleiner 6 Volt auf und ermöglicht den kontrollierten Durchbruch. Im Gegensatz zum Avalanche-Effekt, der bei hohen Spannungen wirkt, ist der Zener-Effekt sanft und präzise. Dadurch eignet sich die Zener-Diode perfekt für Spannungsreferenzen und Regler.
Was ist der Unterschied zwischen Zener-Diode und Avalanche-Diode?
Beide Dioden nutzen einen Durchbruch im Sperrbetrieb, aber der Mechanismus ist unterschiedlich. Bei der Zener-Diode tritt der Tunnel-Effekt bei niedrigen Spannungen auf, oft unter 5 Volt. Die Avalanche-Diode dagegen verwendet den Avalanche-Effekt bei höheren Spannungen.
Der Zener-Effekt basiert auf dem Tunnel-Effekt, während der Avalanche-Effekt durch Stoßionisation entsteht. Deshalb eignet sich die Zener-Diode für Spannungsreferenzen im Niederspannungsbereich, während die Avalanche-Diode für Überspannungsschutz und Hochspannungsanwendungen eingesetzt wird.
Anwendungen der Zener-Diode
Spannungsregler
Die wichtigste Anwendung ist die Spannungsregelung. Die Zener-Diode hält die Spannung konstant, indem sie bei Überschreiten der Zener-Spannung Strom ableitet. So schützt sie empfindliche Bauteile und sorgt für stabile Betriebsbedingungen.
Überspannungsschutz
Sie schützt elektronische Geräte vor Spannungsspitzen. Sobald die Spannung zu hoch wird, leitet sie den überschüssigen Strom ab. Das verhindert Schäden und erhöht die Lebensdauer von Schaltungen.
Vorteile der Zener-Diode
Verlässlichkeit und Stabilität
Die Zener-Diode ist robust, langlebig und arbeitet zuverlässig unter verschiedenen Bedingungen. Sie reagiert schnell auf Spannungsschwankungen und sorgt für eine stabile Versorgung. Ihre einfache Bauweise macht sie zu einem unverzichtbaren Bauteil in der Elektronik.
Verwendung in Schaltungen
Typische Schaltungsbeispiele

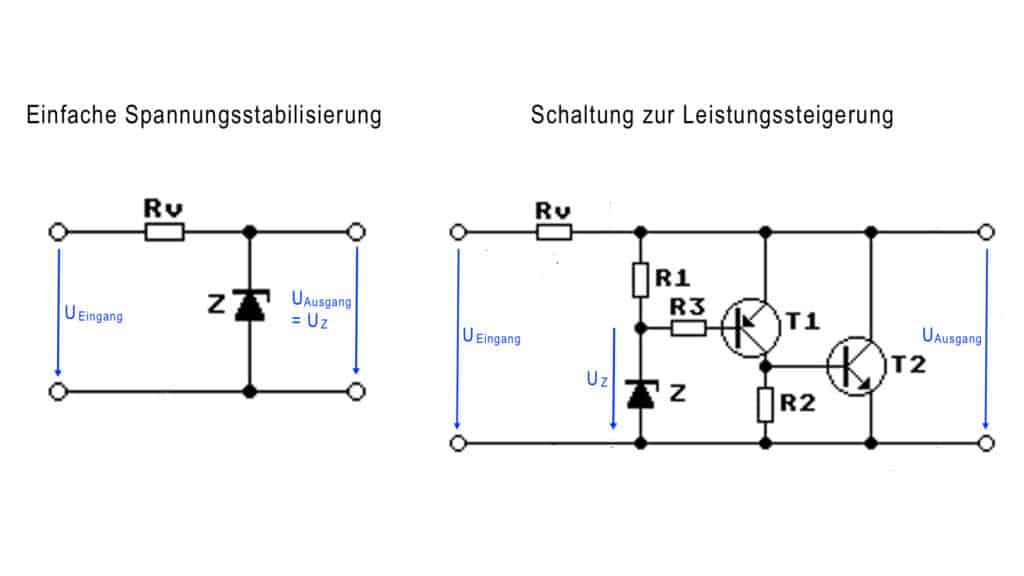

Man findet Zener-Dioden in Netzteilen, Spannungsreferenzen, Schutzschaltungen und Messgeräten. Ein typisches Beispiel ist die Kombination aus Z-Diode und Widerstand, die eine einfache Spannungsregelung ermöglicht. Auch in komplexeren Schaltungen wie Operationsverstärkern oder Mikrocontroller-Systemen sind sie unverzichtbar.
Welche Zener-Dioden gibt es?
Hier findet man eine Übersicht der gängigsten Ausführungen mit ihrer Bezeichnung und Bauform:
| Bezeichnung | Bauform | Typische Anwendung |
|---|---|---|
| BZX55C5V1 | DO-35 | Spannungsreferenz in Kleinschaltungen |
| 1N4733A | DO-41 | Stabile 5,1 V Referenz für Netzteile |
| BZX85C12 | DO-41 | Regelung in Stromversorgungen |
| MMBZ5225B | SMD (SOT-23) | Platzsparende Lösung für Leiterplatten |
| 1N4742A | DO-41 | 12 V Spannungsstabilisierung |
Worauf sollte man bei der Auswahl einer Zener-Diode achten?
Bei der Auswahl der richtigen Zener-Diode spielen mehrere Faktoren eine wichtige Rolle, und es lohnt sich, diese sorgfältig zu prüfen. Zunächst ist die Durchbruchspannung (UZ) entscheidend, denn sie bestimmt, bei welcher Spannung die Diode leitend wird. Diese Spannung muss exakt zu den Anforderungen der Schaltung passen, damit die Stabilität gewährleistet bleibt.
Ebenso wichtig ist die Leistungsaufnahme. Wenn die Diode zu wenig Leistung verträgt, kann sie bei hohen Strömen überhitzen und ausfallen. Deshalb sollte man die maximale Verlustleistung kennen und sicherstellen, dass sie für die Anwendung ausreicht.
Darüber hinaus spielt die Toleranz eine große Rolle. Eine geringe Toleranz bedeutet, dass die Zener-Spannung sehr genau eingehalten wird, was für präzise Spannungsreferenzen unverzichtbar ist.
Auch die Bauform darf man nicht vergessen. Für kompakte Geräte eignen sich SMD-Bauformen, während klassische bedrahtete Typen in robusten Schaltungen beliebt sind. Außerdem sollte man die Temperaturstabilität beachten, denn extreme Temperaturen können die Eigenschaften verändern.
Nicht zuletzt ist die Strombelastbarkeit (IZ max) wichtig. Die Diode muss den maximalen Strom sicher verkraften, ohne Schaden zu nehmen.
Wer all diese Punkte berücksichtigt, wählt eine Zener-Diode, die zuverlässig arbeitet, lange hält und die Schaltung optimal schützt. So vermeidet man Probleme und sorgt für eine stabile und sichere Elektronik.
