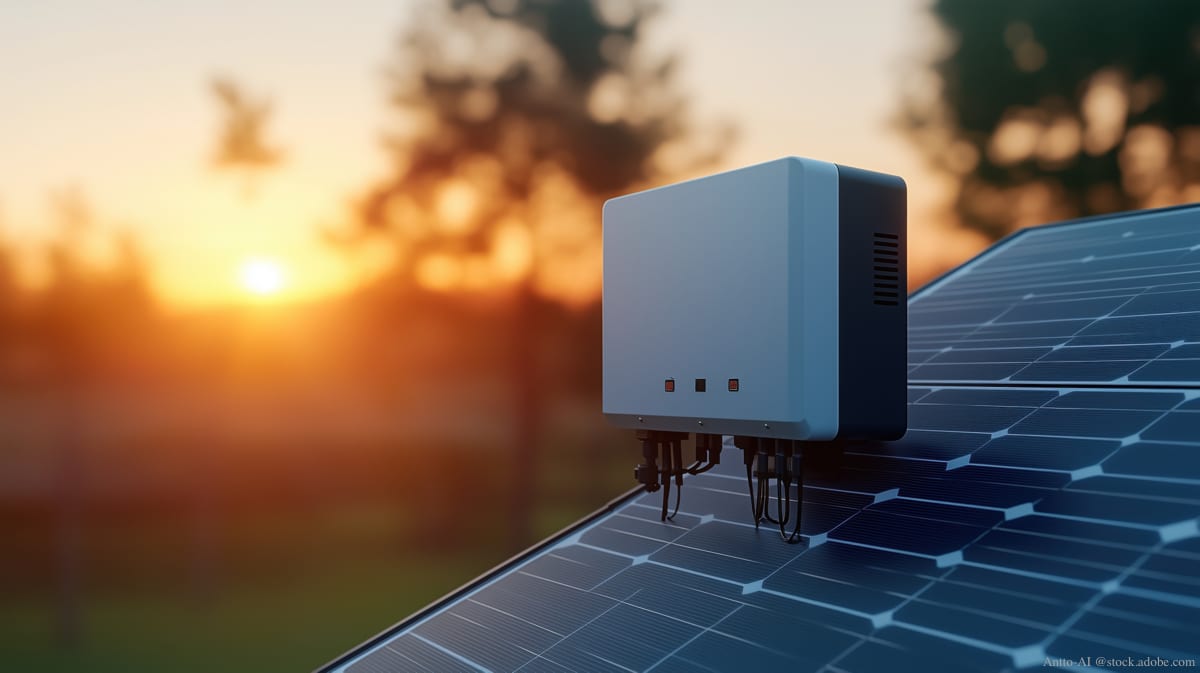

🔁 Was ist ein Wechselrichter?
Ein Wechselrichter ist ein zentrales Bauteil in vielen modernen Energieanlagen. Er wandelt Gleichstrom (DC), wie er etwa aus Photovoltaik-Modulen, Batterien oder Brennstoffzellen stammt, in nutzbaren Wechselstrom (AC) um. Diese Art von Strom benötigen Haushaltsgeräte, Maschinen und das Stromnetz.
Ohne Wechselrichter wäre es nicht möglich, den erzeugten Strom in das öffentliche Netz einzuspeisen oder im Haushalt direkt zu verbrauchen. Damit übernimmt er eine Schlüsselrolle in der Energiewende und in der Nutzung erneuerbarer Energien. Eine hochwertige Produktion der benötigten Elektronik spielt dabei eine entscheidende Rolle.
⚙️ Funktionsweise eines Wechselrichters – einfach erklärt
Ein Wechselrichter funktioniert, indem er den eingehenden Gleichstrom zunächst mit elektronischen Schaltungen moduliert. Diese erzeugen eine Wechselspannung, die dann in Frequenz und Spannung auf das öffentliche Netz (meist 230 V bei 50 Hz) angepasst wird. Moderne Geräte enthalten dafür eine Vielzahl von Bauteilen:
- Gleichstromwandler: Passen Spannung an und stabilisieren die Stromversorgung.
- Leistungshalbleiter: Transistoren wie IGBTs oder MOSFETs sorgen für das Schalten und Umwandeln der Stromform.
- Filtereinheiten: Glätten das Ausgangssignal und reduzieren Störungen.
- MPPT (Maximum Power Point Tracking): Sorgt dafür, dass stets der maximale Strom aus der Solaranlage genutzt wird.
- Sicherheits- und Steuerungselektronik: Überwacht Netzparameter, schützt vor Fehlern und optimiert den Betrieb.
🔌 Warum ist ein Wechselrichter so wichtig?
Ein Wechselrichter ist nicht nur notwendig, um Strom nutzbar zu machen. Er spielt auch eine wichtige Rolle bei der Effizienz, Sicherheit und Systemkontrolle innerhalb der Solartechnik und anderen dezentralen Stromversorgungssystemen:
- Effizienz: Moderne Systeme erreichen Wirkungsgrade von bis zu 99 %, was zu einer optimalen Stromausbeute führt.
- Sicherheit: Durch Schutzfunktionen wie Über- und Unterspannungsschutz, Temperaturüberwachung und Netztrennung sorgt das System für Betriebssicherheit.
- Überwachung: Viele Geräte bieten Schnittstellen für Online-Monitoring und intelligente Steuerung des Eigenverbrauchs.
🏷️ Wechselrichter-Typen im Vergleich
Je nach Anwendung, Anlagengröße und örtlichen Gegebenheiten kommen unterschiedliche Wechselrichter-Typen zum Einsatz:
| Typ | Eigenschaften | Einsatzbereich |
|---|---|---|
| String-Wechselrichter | Ein Gerät für mehrere PV-Module in Reihe geschaltet. Kostengünstig, aber empfindlich bei Verschattung. | Einfamilienhäuser mit gleichmäßig ausgerichteten Dachflächen |
| Mikro-Wechselrichter | Jedes Modul hat seinen eigenen Inverter. Hohe Effizienz bei Teilverschattung, leicht skalierbar. | Balkonkraftwerke, verschattete Dächer, kleine PV-Anlagen |
| Hybrid-Wechselrichter | Kombinieren die Umwandlung von Solarstrom und das Management von Batteriespeichern. | Systeme mit Energiespeicher, Notstromversorgung, Eigenverbrauchsoptimierung |
| Zentralwechselrichter | Sehr große Geräte für den industriellen Einsatz. Verarbeiten große Mengen Strom. | Solarparks, gewerbliche Großanlagen, Industrie |
| Multistring-Wechselrichter | Mehrere Eingänge mit eigenem MPPT, ideal für unterschiedlich geneigte Flächen. | Dächer mit Ost-/West-Ausrichtung, gemischte Module |
| Inselwechselrichter | Erzeugen netzunabhängig Wechselstrom. Häufig kombiniert mit Batteriespeichern. | Autarke Systeme, Berghütten, Wohnmobile, Notstromanlagen |
🌍 Wo werden Wechselrichter eingesetzt?
Wechselrichter kommen in zahlreichen Bereichen zum Einsatz:
- Photovoltaik-Anlagen: In privaten und gewerblichen Solarstromsystemen zur Netzeinspeisung oder Eigenversorgung.
- Batteriespeicher-Systeme: In Kombination mit Hybrid-Wechselrichtern für flexible Energieversorgung rund um die Uhr.
- Inselanlagen: Stromversorgung an Orten ohne Netzanschluss – z. B. auf Almhütten, in Notunterkünften oder Booten.
- Elektromobilität: Umrichter im Fahrzeug steuern Motoren und Ladeprozesse.
- Industrie: In USV-Systemen zur Absicherung gegen Stromausfälle oder zur Frequenzanpassung.
📊 Monitoring und Digitalisierung
Moderne Wechselrichter verfügen über WLAN-, LAN- oder RS485-Schnittstellen und können mit Monitoring-Plattformen wie SolarEdge, SMA Sunny Portal oder Fronius Solar.web verbunden werden. Dadurch erhalten Nutzer Einblick in:
- Aktuelle Stromproduktion
- Eigenverbrauchsquote
- Speicherstand (bei Hybrid-Systemen)
- Netzeinspeisung und Autarkiegrad
Auch Wartungsunternehmen können via Fernzugriff Fehler schnell analysieren und beheben.
🛠️ Komponenten im Detail
Die wichtigsten Bestandteile eines Wechselrichters sind:
- DC-Eingang: Verbindung zur Stromquelle (PV-Module, Batterie)
- Leistungselektronik: Wandelt die Stromform um
- MPPT-Regler: Optimiert die Leistungsabgabe jedes Modulstrangs
- Netzschnittstelle: Synchronisiert Spannung und Frequenz mit dem öffentlichen Netz
- Kühlung: Aktiv oder passiv – schützt die Technik vor Überhitzung
- Steuer- & Kommunikationseinheit: Ermöglicht Überwachung, Fernwartung und Kommunikation mit Smart-Home-Systemen
🔍 Fazit – Der richtige Wechselrichter entscheidet über Effizienz und Ertrag
Ein Wechselrichter ist weit mehr als nur ein Stromwandler. Er übernimmt zentrale Aufgaben bei der Energieumwandlung, Sicherheit und Systemsteuerung. Ob für private Solaranlagen, mobile Energieversorgung oder industrielle Großprojekte – der richtige Wechselrichter garantiert Effizienz, Langlebigkeit und maximale Leistung.
