Was ist ein Transistor?
Ein Transistor ist ein elektronisches Bauelement, das elektrische Signale steuern, schalten oder verstärken kann. Er besteht aus Halbleitermaterial und hat drei Anschlüsse: Basis, Kollektor und Emitter. Durch einen kleinen Steuerstrom oder eine Spannung an der Basis kann ein deutlich größerer Strom zwischen Kollektor und Emitter kontrolliert werden.
Transistoren sind die Grundlage moderner Elektronik und finden sich in nahezu allen Geräten – vom Smartphone bis zum Supercomputer. Diese Halbleiter ermöglichen die Umsetzung von digitalen Schaltungen, Verstärkern und komplexen Prozessorarchitekturen. Ohne Transistoren wäre die heutige Informations- und Kommunikationstechnologie nicht möglich.
Einführung
Die Erfindung des Transistors im Jahr 1947 revolutionierte die Technik und leitete das Zeitalter der Mikroelektronik ein. Heute sind Milliarden dieser Schalter in einem einzigen Mikroprozessor integriert. Ihre Fähigkeit, als Schalter oder Verstärker zu arbeiten, macht sie unverzichtbar für digitale und analoge Anwendungen. Transistoren sind klein, effizient und extrem schnell, was sie ideal für die Entwicklung komplexer Schaltungen und Hochfrequenzanwendungen macht. Ohne diese Bauteile wäre die moderne Informations- und Kommunikationstechnologie nicht denkbar.
Die Funktionsweise des Transistors
Halbleiterphysik und Transistorbetrieb
Transistoren basieren auf Halbleitermaterialien wie Silizium. Durch gezielte Dotierung entstehen Bereiche mit Elektronenüberschuss (n-Typ) und Elektronenmangel (p-Typ). Diese Kombination ermöglicht die Steuerung des Stromflusses. Ein kleiner Steuerstrom oder eine Spannung an der Basis beeinflusst den großen Strom zwischen Kollektor und Emitter. So kann ein Transistor als Verstärker oder Schalter arbeiten.
Die Rolle der Anschlüsse: Basis, Kollektor und Emitter
Die Basis ist die Steuerelektrode des Transistors. Ein kleiner Strom an der Basis öffnet den Weg für einen größeren Strom vom Kollektor zum Emitter. Der Kollektor sammelt den Hauptstrom, während der Emitter ihn abgibt. Diese Anordnung erlaubt eine präzise Kontrolle und macht den Transistor zu einem leistungsfähigen Bauelement für Signalverarbeitung und Schaltungen.

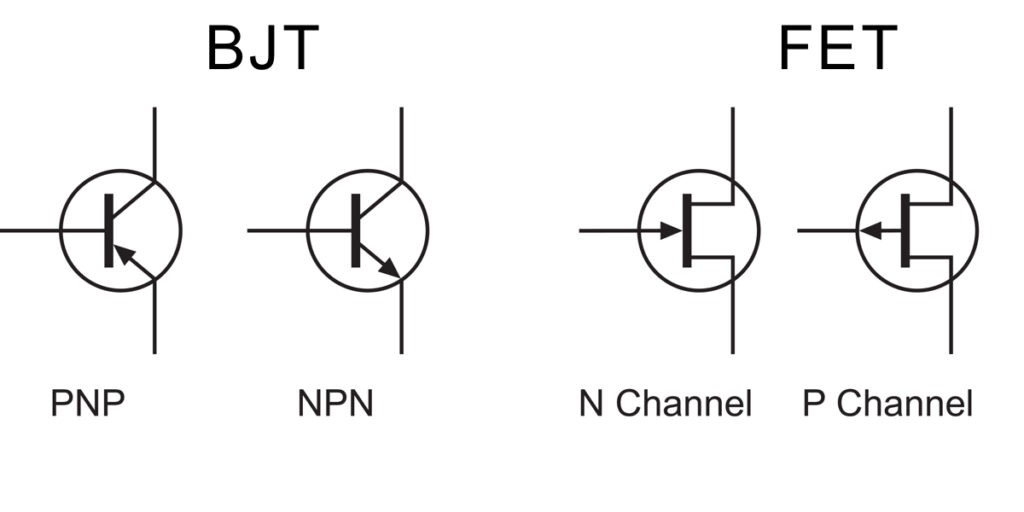

Feldeffekttransistor: Gate, Source und Drain
Ein FET hat die Anschlüsse Gate, Source und Drain, während ein BJT Basis, Emitter und Kollektor besitzt. Das Gate steuert den Stromfluss wie die Basis beim BJT, jedoch ohne Strom, sondern über ein elektrisches Feld. Source entspricht dem Emitter, Drain dem Kollektor. Der Unterschied: Der BJT ist stromgesteuert, der FET spannungsgesteuert und dadurch sehr stromsparend mit hoher Eingangsimpedanz.
Transistor Typen
Bipolartransistoren (BJT)
Der Bipolartransistor besteht aus drei Schichten: entweder n-p-n oder p-n-p. Er nutzt Elektronen und Löcher als Ladungsträger. BJTs sind bekannt für ihre hohe Verstärkung und werden häufig in analogen Schaltungen eingesetzt. Sie reagieren schnell und eignen sich für Anwendungen wie Audioverstärker oder Leistungsschaltungen.
Feldeffekttransistoren (FET)
FETs arbeiten mit einem elektrischen Feld, um den Stromfluss zu steuern. Sie haben einen Gate-, Source- und Drain-Anschluss. FETs sind spannungsgesteuert und zeichnen sich durch einen sehr hohen Eingangswiderstand aus. Sie sind ideal für digitale Schaltungen und werden in integrierten Schaltkreisen verwendet, da sie weniger Energie verbrauchen und sehr kompakt sind.
Anwendungen von Transistoren
Verstärker
In Audio- und HF-Verstärkern sorgen Transistoren für die Verstärkung schwacher Signale. Sie ermöglichen eine klare und leistungsstarke Signalübertragung, ohne die ursprüngliche Information zu verfälschen.
Digitale Schaltungen
Digitale Logik basiert auf Transistoren. Sie bilden die Grundlage für logische Gatter, Speicherzellen und Prozessoren. Milliarden dieser Schalter arbeiten in Mikroprozessoren zusammen, um komplexe Berechnungen in Nanosekunden auszuführen.
Welche Typen werden am häufigsten verwendet?
| Typ | Bezeichnung | Eigenschaften / Anwendung |
|---|---|---|
| NPN Bipolar | BC547, BC337, 2N3904 | Universell für Schalt- und Verstärkungszwecke, Audio und Steuerungen |
| PNP Bipolar | BC557, BC558 | Komplementär zu NPN, für Push-Pull-Verstärker und kleine Lasten |
| Leistungstransistor | 2N3055, MJ15003 | Hohe Strom- und Spannungsfestigkeit, Motorsteuerungen, Audio-Endstufen |
| MOSFET | IRF7103, IRFS3306PBF | Schaltanwendungen, Netzteile, Automotive |
| Darlington | BD679, BC517 | Hohe Verstärkung, ideal für Relais- und LED-Treiber |
| HF-Transistor | BFR92, BF199 | Hochfrequenzanwendungen, Funktechnik |

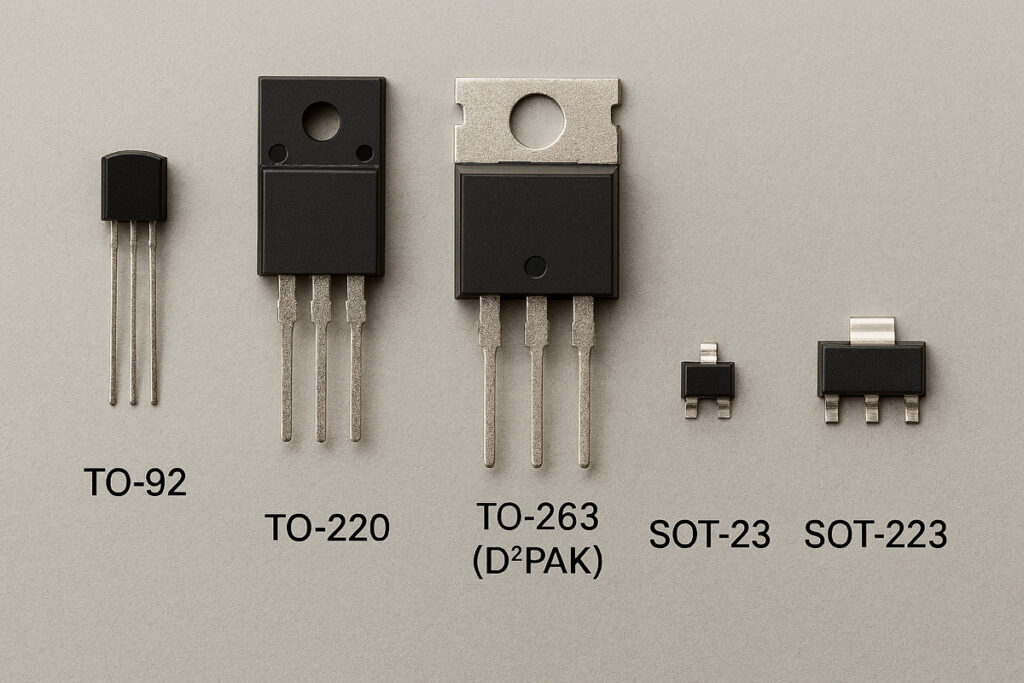

Was sind die häufigsten Bauformen von Transistoren?
Die Bauformen TO-92, TO-220, D²PAK (TO-263), SOT-23 und SOT-223 unterscheiden sich vor allem in Größe, Wärmeableitung und Einsatzbereich. TO-92 ist ein kleines Kunststoffgehäuse mit drei Anschlussdrähten und wird häufig für Kleinsignal-Transistoren in Steuer- und Verstärkerschaltungen genutzt. TO-220 ist größer, besitzt eine Metalllasche zur Wärmeableitung und eignet sich für Leistungstransistoren, MOSFETs und Spannungsregler. D²PAK ist ein flaches SMD-Gehäuse mit hoher Wärmeableitung, ideal für kompakte Leistungsanwendungen wie Schaltnetzteile oder Automotive. SOT-23 ist extrem klein und wird für platzsparende Designs in mobilen Geräten und IoT eingesetzt, während SOT-223 etwas größer ist und eine bessere Wärmeableitung bietet, was es für mittlere Leistungsschaltungen und Spannungsregler prädestiniert. Jede Bauform erfüllt spezifische Anforderungen an Platz, Leistung und Kühlung und ist daher in unterschiedlichen Elektronikbereichen unverzichtbar.
Transistorschaltungen: Die Varianten

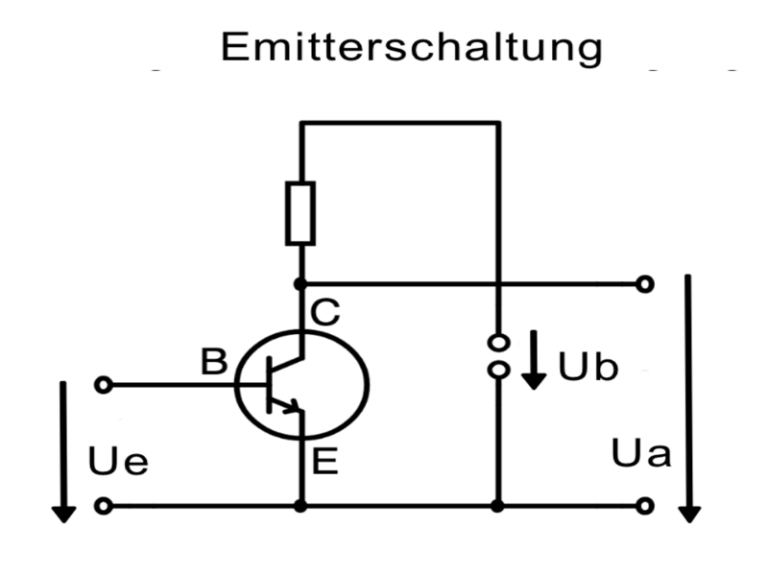

Emitterschaltung
Die Emitterschaltung ist die am häufigsten verwendete Transistorschaltung. Sie bietet eine hohe Spannungsverstärkung und wird oft in Verstärkern eingesetzt. Der Emitter dient als gemeinsamer Bezugspunkt, während das Signal an der Basis eingespeist und am Kollektor ausgegeben wird.

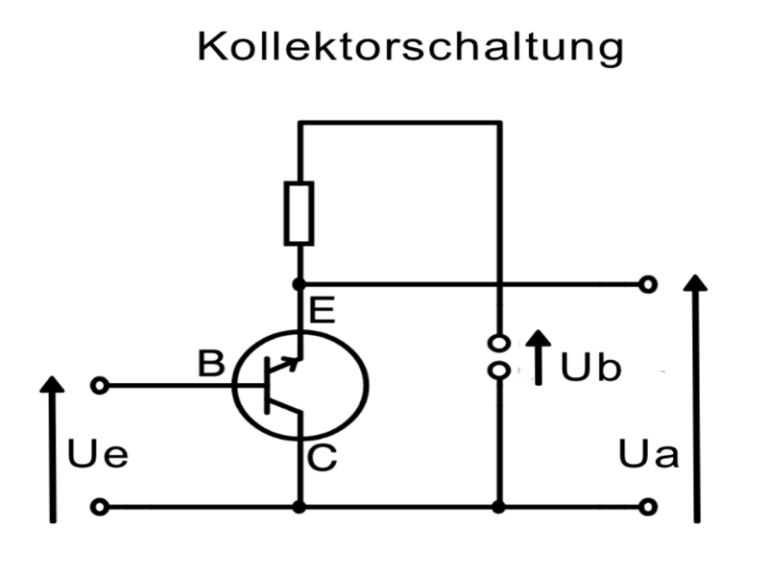

Kollektorschaltung
Die Kollektorschaltung, auch Emitterfolger genannt, zeichnet sich durch eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz aus. Sie eignet sich hervorragend zur Anpassung von Spannungen, da sie keine Spannungsverstärkung, aber eine Stromverstärkung bietet.

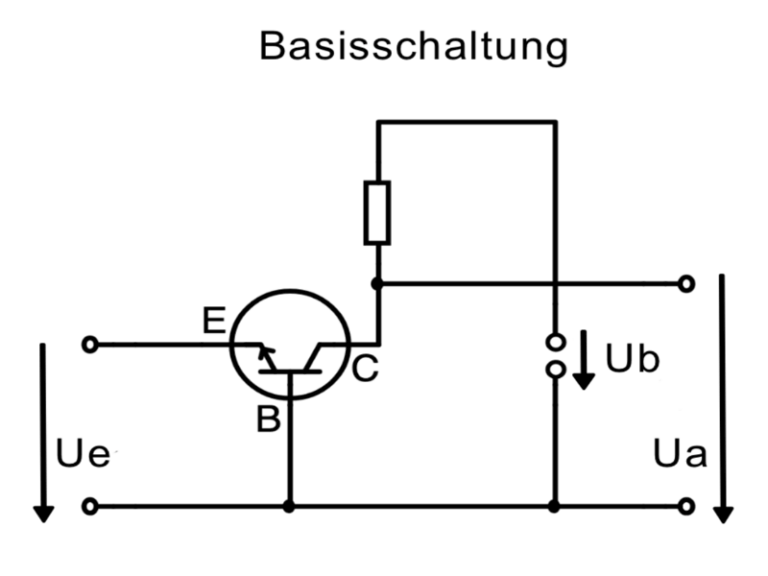

Basisschaltung
Bei der Basisschaltung ist die Basis der gemeinsame Bezugspunkt. Diese Schaltung wird vor allem in Hochfrequenzanwendungen genutzt, da sie eine sehr geringe Eingangsimpedanz und eine schnelle Signalübertragung ermöglicht.
Elektrische Eigenschaften eines Transistors
Bipolartransistor – BJT:
- Kollektorstrom: Formelzeichen:
IC– Hauptstrom vom Kollektor zum Emitter - Basisstrom: Formelzeichen:
IB– Steuerstrom an der Basis - Emitterstrom: Formelzeichen:
IE– Strom, der den Transistor verlässt (IE = IC + IB) - Kollektor-Emitter-Spannung: Formelzeichen:
UCE– Spannung zwischen Kollektor und Emitter - Basis-Emitter-Spannung: Formelzeichen:
UBE– Typisch ca. 0,7 V bei Silizium - Stromverstärkungsfaktor: Formelzeichen:
β oder hFE– Verhältnis: IC / IB - Leistungsaufnahme: Formelzeichen:
P– Berechnung: P = UCE · IC
Feldeffekttransistor – FET:
- Drain-Strom: Formelzeichen:
ID– Strom vom Drain zum Source - Gate-Spannung: Formelzeichen:
UGS– Spannung zwischen Gate und Source - Drain-Source-Spannung: Formelzeichen:
UDS– Spannung zwischen Drain und Source - Gate-Strom: Formelzeichen:
IG– Bei MOSFET nahezu null - Schwellenspannung: Formelzeichen:
Uth– Mindestspannung am Gate für Leitfähigkeit - Transkonduktanz: Formelzeichen:
gm– Verstärkung: ΔID / ΔUGS - Leistungsaufnahme: Formelzeichen:
P– Berechnung: P = UDS · ID
Die Zukunft der Transistor-Technologie
Die Entwicklung in diesem Bereich schreitet rasant voran. Mit Technologien wie FinFETs und Nanoröhren werden immer kleinere und effizientere Bauelemente geschaffen. Quanten- und Spintronik-Transistoren könnten die nächste Revolution einleiten. Ziel ist es, die Leistungsfähigkeit zu steigern, den Energieverbrauch zu senken und die Grenzen der Miniaturisierung weiter zu verschieben. In der Zukunft werden diese Bauteile nicht nur in Computern, sondern auch in KI-Systemen, autonomen Fahrzeugen und medizinischen Geräten eine Schlüsselrolle spielen.
