Transformator (Trafo) – Funktion, Aufbau und Anwendung einfach erklärt

Ein Transformator, umgangssprachlich auch Trafo genannt, ist ein zentrales Bauteil in der Elektrotechnik. Er ermöglicht die sichere und effiziente Übertragung elektrischer Energie – etwa von Hochspannungsleitungen bis zu haushaltsüblichen 230 Volt. In diesem Artikel erklären wir dir alles rund um Aufbau, Funktion, Einsatzbereiche und Auswahl eines passenden Trafos. Als EMS-Dienstleister beraten wir Sie gerne zu diesem Thema.

Was ist ein Transformator?

Ein Transformator ist ein elektrisches Gerät zur Spannungsumwandlung im Wechselstrombereich. Er überträgt elektrische Energie kontaktlos von einem Stromkreis in einen anderen. Der Transformator nutzt dafür elektromagnetische Induktion – ein physikalisches Prinzip, das Spannung in der Sekundärspule erzeugt, sobald Wechselstrom durch die Primärspule fließt.

Trafo

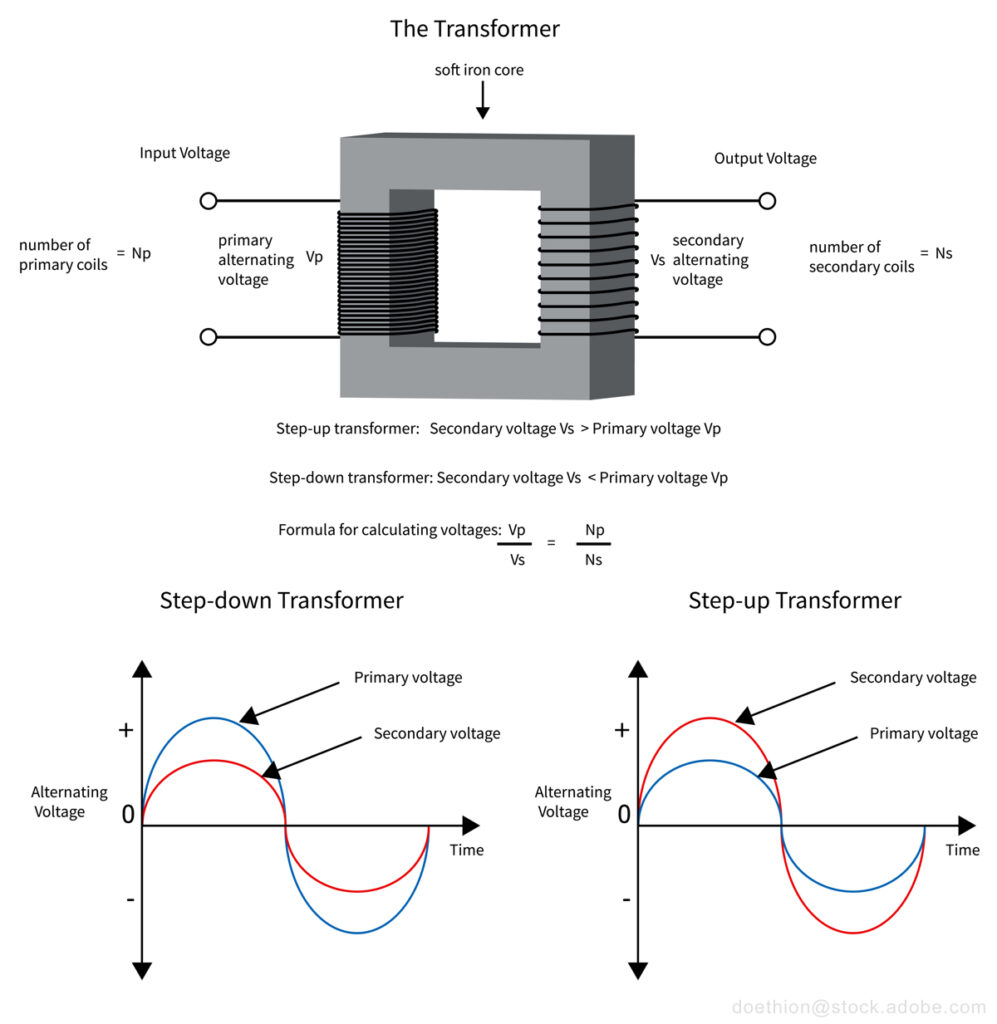

Wie funktioniert ein Trafo?

Der Transformator besteht aus zwei Spulen (Primär- und Sekundärwicklung) und einem gemeinsamen Eisenkern. Der Wechselstrom in der Primärwicklung erzeugt ein Magnetfeld, das im Eisenkern weitergeleitet wird. Dieses Magnetfeld induziert in der Sekundärwicklung eine Spannung, die je nach Windungsverhältnis höher oder niedriger ist als die Eingangsspannung.

Grundprinzip in vier Schritten:

  • Wechselspannung wird an die Primärspule angelegt.
  • Ein magnetisches Wechselfeld entsteht im Eisenkern.
  • Die Sekundärspule nimmt dieses Feld auf und erzeugt eine neue Spannung.
  • Je nach Windungsverhältnis erfolgt Spannungsanhebung oder -senkung.
Transformator

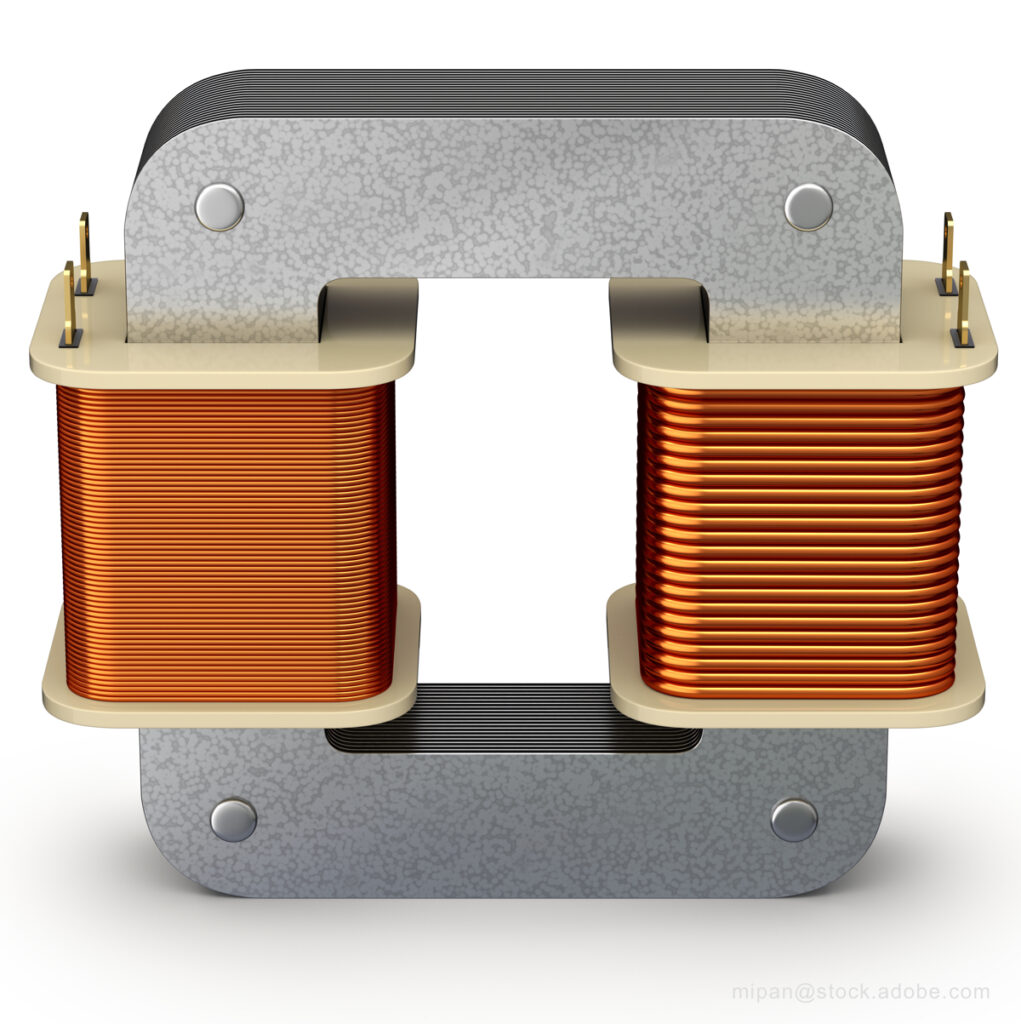

Aufbau eines Transformators

  • Eisenkern: Besteht aus lamellierten Blechen, um Wirbelstromverluste zu reduzieren.
  • Primär- und Sekundärspule: Gewickelt aus Kupfer oder Aluminium, sauber isoliert.
  • Kühlung: Je nach Größe luft-, öl- oder wassergekühlt.

Arten von Transformatoren

Es gibt verschiedene Transformator-Typen – je nach Einsatzbereich:

Trafo-TypBeschreibung
LeistungstransformatorFür Hochspannung & Energieverteilung – z. B. in Umspannwerken
StromtransformatorZur Strommessung in Mess- und Schutzsystemen
SpannungstransformatorReduziert hohe Spannungen für Messzwecke
SicherheitstransformatorTrennung vom Netz für sichere Anwendungen
TrenntransformatorGalvanische Trennung für Sicherheit & Schutz
RingkerntransformatorEffizient und kompakt, ideal für moderne Geräte

Wozu dient ein Transformator?

  • Spannungsanpassung: Anpassung der Netzspannung für elektrische Geräte
  • Energieübertragung: Ermöglicht verlustarme Stromübertragung über weite Strecken
  • Sicherheit: Trennung vom Netz für mehr Schutz bei sensibler Technik
  • Messung & Regelung: Unerlässlich in Energie- und Automatisierungstechnik

Verluste und Wirkungsgrad

Auch moderne Transformatoren erzeugen Verluste. Die wichtigsten:

  • Kupferverluste: Durch Erwärmung der Wicklungen
  • Eisenverluste: Durch Ummagnetisierung im Kern (Hysterese & Wirbelströme)
  • Leerlaufverluste: Auch ohne Last arbeitet der Magnetkern

Ein hochwertiger Trafo hat einen Wirkungsgrad von über 98 % und ist auf Langlebigkeit und minimale Energieverluste ausgelegt.

Worauf bei der Auswahl eines Trafos achten?

  • Spannungswerte (Ein- und Ausgang)
  • Leistung in VA oder kVA
  • Kühlung: Luft oder Öl?
  • Isolationsklasse & Schutzart
  • Normen (z. B. VDE, CE, UL)

Typische Einsatzbereiche für Transformatoren

AnwendungTransformator-TypFunktion
HaushaltSicherheitstransformatorSchutz in Bad, Küche oder LED-Beleuchtung
IndustrieLeistungstransformatorEnergieversorgung von Maschinen
MedizinTrenntransformatorSchutz bei medizinischen Geräten
Audio/HiFiÜbertragerStörungsfreie Signalübertragung
SolartechnikNetztrafoEinspeisung ins öffentliche Netz

Fazit: Transformator (Trafo) – Technik mit Spannung

Ob klein im Netzteil oder groß im Umspannwerk – der Transformator ist aus unserem Alltag nicht wegzudenken. Jeder Trafo sorgt dafür, dass Strom sicher, effizient und zuverlässig ankommt – ob zu Hause, in der Industrie oder in kritischen Bereichen wie der Medizin. Wer den richtigen Transformator wählt, investiert in Sicherheit, Effizienz und eine lange Lebensdauer.

Transformator

Ein Transformator ist ein elektronisches Bauteil, das eine Wechselspannung in eine höhere oder niedrigere Spannung umwandeln kann.
