Was ist TE (Teileinheit)?

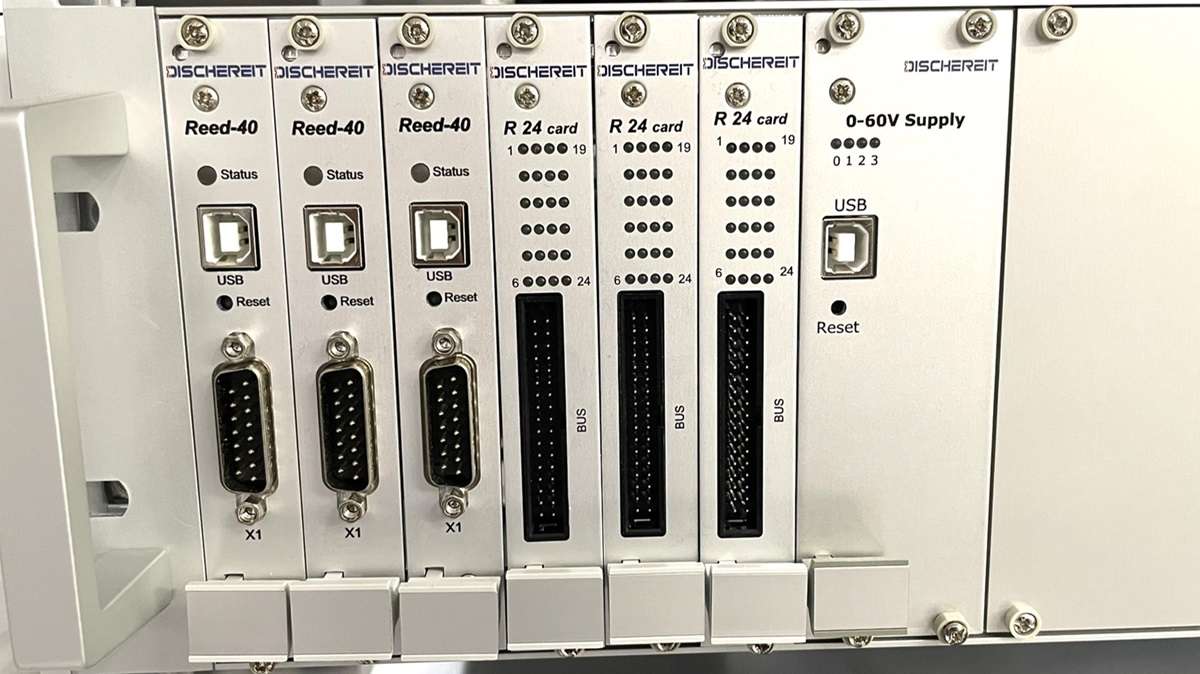

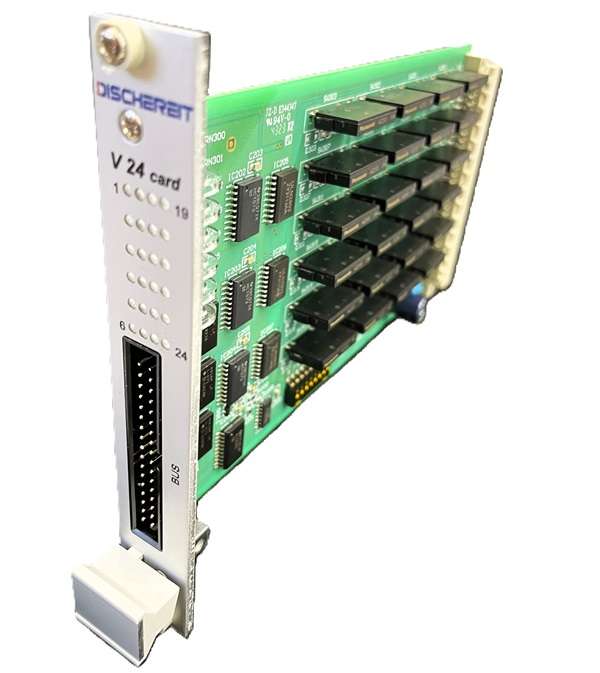

TE steht für Teileinheit und beschreibt die Breite einer Baugruppe in der 19-Zoll-Technik. Die Teileinheiten zu wissen ist wichtig, um die maximale Breite bei der Planung nicht zu überschreiten, da ein Träger-Einschub nach DIN 41494 nur insgesamt 84 TE zur Verfügung stellt.
Welche Breite hat 1 TE?
1TE, also eine Teileinheit entspricht einer Breite von 5,08 Millimetern oder ⅕ Zoll
Teilungseinheit berechnen - Kalkulator
Teileinheit Tabelle
Hier eine TE Tabelle, damit wir bei unseren EMS-Dienstleistungen nicht mehr rechnen müssen:
| TEILEINHEIT | ZOLL* | MILLIMETER* |
| 1 TE | 0,2 | 5,08 |
| 2 TE | 0,4 | 10,16 |
| 3 TE | 0,6 | 15,24 |
| 4 TE | 0,8 | 20,32 |
| 5 TE | 1 | 25,4 |
| 6 TE | 1,2 | 30,48 |
| 7 TE | 1,4 | 35,56 |
| 8 TE | 1,6 | 40,64 |
| 10 TE | 2 | 50,8 |
| 12 TE | 2,4 | 60,96 |
| 14 TE | 2,8 | 71,12 |
| 21 TE | 4,2 | 106,68 |
| 28 TE | 5,6 | 142,24 |
| 42 TE | 8,4 | 213,36 |
| 63 TE | 12,6 | 320,04 |
| 84 TE | 16,8 | 426,72 |
| * reale Abmaße von Teilfrontplatten können variieren! | ||
Wenn TE die Breite ist, was ist dann die Bezeichnung für die Höhe bei 19″ Systemen?
Auch die Höhenangabe hat im 19 Zoll Bereich eine eigene Bezeichnung. Sie erfolgt in Höheneinheiten oder kurz HE.
