Schaltplan – Alles über Schaltbilder und Stromlaufpläne
Schaltpläne sind unverzichtbar für Elektrotechnik und Elektronik, weil sie Planung, Installation und Wartung erleichtern. Mit digitalen Werkzeugen wird die Erstellung immer einfacher und präziser. Dieser Artikel bietet eine Einführung in die Grundlagen der Schaltplanerstellung, um mit den richtigen Techniken Schaltungen zuverlässig und effizient gestalten zu können.

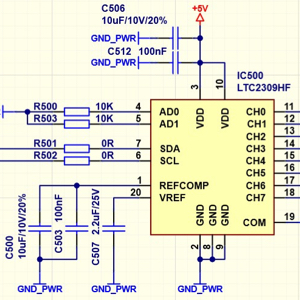

Was ist ein Schaltplan?
Ein Schaltplan oder auch Stromlaufplan zeigt elektrische Verbindungen und Bauteile in einer klaren grafischen Form, sodass jede Leitung und jedes Element eindeutig erkennbar bleibt. Er dient dazu, den Aufbau einer Schaltung verständlich darzustellen, damit die Planung einfacher gelingt und die Umsetzung sicher erfolgt. Die Symbole sind genormt, damit Fachkräfte weltweit dieselbe Sprache nutzen. Aus diesem Grund erleichtert ein Stromlaufplan die Installation und spart Zeit bei der Wartung, weil Fehler schneller gefunden werden. Ohne diese Darstellung wäre die Umsetzung einer Schaltung kaum möglich, da die Übersicht fehlt. Das Schaltungsschema ist daher ein zentrales Werkzeug in der Elektrotechnik und Elektronik.

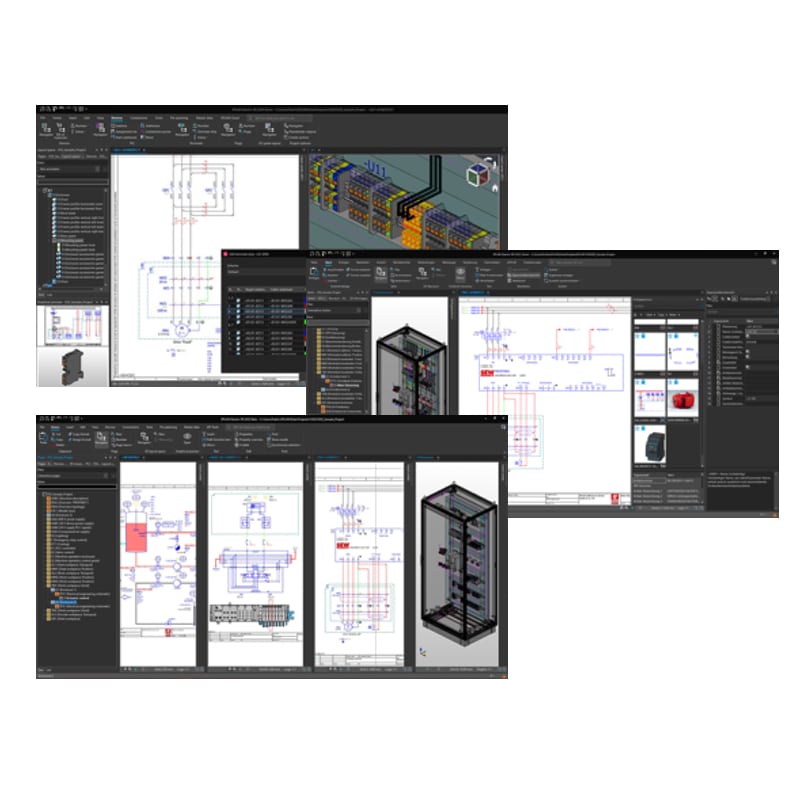

Womit werden Schaltpläne erstellt?
Neben diesen professionellen Programmen existieren auch einfache Tools wie Fritzing oder TinyCAD, die sich für kleinere Projekte eignen. Sie bieten eine intuitive Oberfläche, sodass die Erstellung ohne lange Einarbeitung gelingt. Für komplexe Anlagen nutzen Unternehmen häufig spezialisierte Systeme, die zusätzlich Funktionen wie Stücklistenerstellung und Dokumentation enthalten.
Wer lieber analog arbeitet, greift auf Papier und genormte Schablonen zurück. Diese Methode ist zwar zeitaufwendiger, aber sie eignet sich für schnelle Skizzen oder erste Entwürfe. In jedem Fall ist eine klare Struktur entscheidend, damit der fertige Schaltplan leicht lesbar bleibt und alle Verbindungen korrekt dargestellt sind.
Tipp: Schaltplanerstellung durch Dienstleister!
Für diese Arbeiten sollten Sie auf einen kompetenten EMS-Dienstleister zurückgreifen. Dieser sorgt durch seine Expertise und professioneller Werkzeuge für das Design hochwertiger und zuverlässiger Elektronik.
Top 4 der besten Programme für die Schaltplanerstellung
Hier ist unsere Liste mit den besten Programmen für die Erstellung von Schaltplänen, unterteilt in kostenlose und kostenpflichtige Lösungen für verschiedene Einsatzbereiche:
Kostenlose Programme für Schaltpläne
- KiCad – Open-Source-Software für professionelle Leiterplatten- und Schaltplanerstellung entwickelt durch die Community am CERN . Sie bietet umfangreiche Bibliotheken und ist für komplexe Projekte geeignet. Unsere klare Empfehlung.
- Fritzing – Ideal für Einsteiger und Hobbyprojekte. Die Oberfläche ist einfach und unterstützt die Visualisierung von Schaltungen.
- TinyCAD – Leichtes Tool für einfache Pläne. Es ist besonders für schnelle Entwürfe geeignet.
- EasyEDA – Chinesische Online-Plattform für Schaltplan- und PCB-Design. Sie ermöglicht den Zugriff ohne Installation und bietet Cloud-Speicherung. Unsere Meinung: Muss jeder selbst wissen, ob er dort seine Daten hinterlegt.
Kostenpflichtige Programme
- EPLAN Electric P8 – Industriestandard für professionelle Schaltplanerstellung. Es unterstützt Automatisierung und Dokumentation für große Projekte.
- AutoCAD Electrical – Erweiterung von AutoCAD für elektrische Konstruktionen. Es bietet leistungsfähige Funktionen für komplexe Anlagen.
- Altium Designer – Premium-Software für Leiterplatten- und Schaltplanentwicklung. Sie ist für anspruchsvolle Elektronikprojekte gedacht.
- Zuken E3.series – Lösung für Kabel- und Schaltplanerstellung in der Industrie. Sie eignet sich für große Maschinen und Anlagen.
Diese Programme unterscheiden sich in Funktionsumfang, Bedienung und Preis. Kostenlose Tools sind ideal für einfache Projekte oder den Einstieg, während kostenpflichtige Lösungen für professionelle Anwendungen in der Industrie genutzt werden.

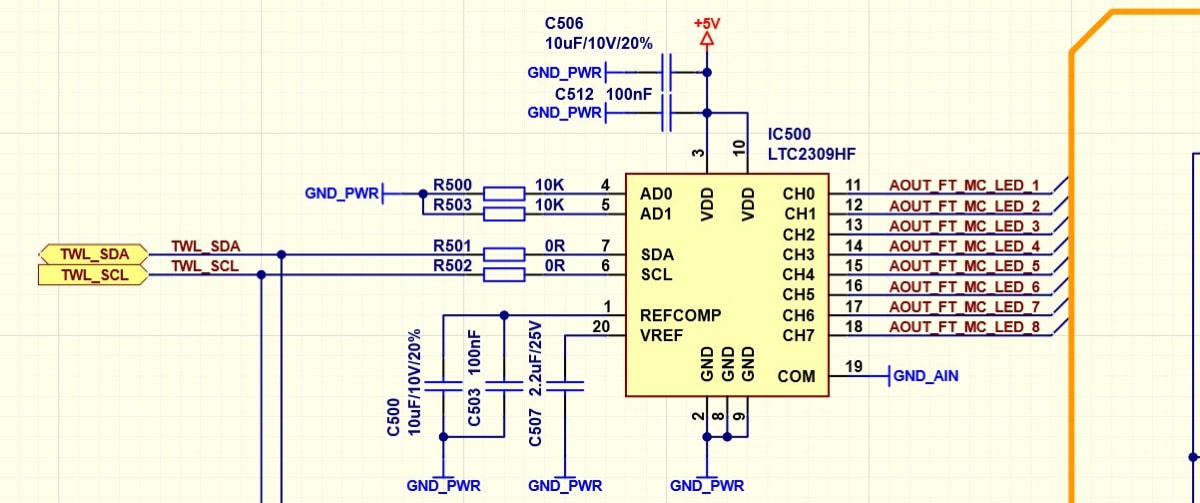

Bedeutung von Stromlaufplänen in der Elektronik
Stromlaufpläne zeigen den genauen Weg des elektrischen Stroms, sodass die Verbindung der Bauteile und der Stromfluss nachvollziehbar bleibt. Dadurch lassen sich Funktionen prüfen und Fehler erkennen, bevor Schäden entstehen. In der Fertigung dienen sie als Grundlage für den Bau von Geräten und sichern die Qualität, weil sie Normen einhalten. Solche Pläne sind in der Entwicklung und im Service unverzichtbar, da sie eine klare Struktur bieten und die Arbeit bei einfachen und komplexen Schaltungen erleichtern.
Aufbau eines Stromlaufplans
Symbole und Notationen im Schaltplan
Ein Schaltplan nutzt klare Symbole für Widerstände, Kondensatoren, Schalter und andere Teile, sodass die Darstellung einheitlich bleibt. Leitungen erscheinen als Linien, Kreuzungen und Verbindungen sind eindeutig markiert. Zusätzliche Angaben wie Spannung oder Stromrichtung ergänzen die Darstellung, damit die Lesbarkeit verbessert wird.
Wichtige Komponenten und deren Positionierung
Die Anordnung folgt einer logischen Struktur, sodass der Signalfluss nachvollziehbar bleibt. Energiequellen stehen meist am Anfang, Verbraucher am Ende. Steuergeräte und Schutzteile liegen so, dass die Übersicht erhalten bleibt. Eine klare Positionierung erleichtert die Analyse und reduziert Fehler.
Schritt-für-Schritt-Anleitung zur Erstellung eines Schaltplans
1. Ziel und Funktion festlegen
Zuerst muss man sich darüber im Klaren sein, welche Aufgabe die Schaltung erfüllen soll, und welche Bauteile dafür erforderlich sind. Diese Grundlage ist entscheidend, weil sie den gesamten Aufbau bestimmt.
2. Normgerechte Symbole auswählen
Anschließend erfolgt die Auswahl der passenden Symbole für jedes Element. Diese Symbole sind standardisiert, sodass die Darstellung überall verständlich bleibt.
3. Komponenten logisch anordnen
Danach werden alle Bauteile so positioniert, dass der Stromfluss klar erkennbar ist. Energiequellen stehen am Anfang, Verbraucher am Ende, Steuergeräte und Schutzkomponenten liegen dazwischen.
4. Verbindungen einzeichnen
Nun werden die Leitungen gezeichnet. Sie verlaufen ohne unnötige Kreuzungen, damit die Übersicht erhalten bleibt. Jede Verbindung wird sorgfältig geprüft, bevor weitere Schritte folgen.
5. Beschriftungen ergänzen
Im nächsten Schritt werden alle Bauteile beschriftet. Angaben wie Spannung, Strom oder Widerstand kommen hinzu, damit die Funktion eindeutig erkennbar ist.
6. Vollständigkeit prüfen
Zum Schluss erfolgt die Kontrolle des gesamten Plans. Dabei wird überprüft, ob alle Symbole vorhanden sind und jede Verbindung korrekt dargestellt ist.
7. Digitale Werkzeuge nutzen
Für eine präzise und schnelle Umsetzung eignet sich, wie oben bereits erwähnt, spezielle Software. Diese Programme bieten Symbolbibliotheken und automatische Prüfungen, sodass Fehler vermieden werden.
Regeln für die Schaltplanerstellung
Die Regeln sind klar: Symbole müssen genormt sein, Leitungen dürfen sich nicht unnötig kreuzen, die Beschriftung muss eindeutig bleiben und Polaritäten müssen berücksichtigt werden. Der Plan soll übersichtlich wirken, damit er leicht lesbar ist. Fehlerhafte Darstellungen können zu Störungen oder Gefahren führen, sodass die Einhaltung der Regeln entscheidend ist.
Die wichtigsten Normen für die Erstellung von Schaltplänen
| Norm | Anwendungsbereich | Kurzbeschreibung |
|---|---|---|
| DIN EN 60617 | Grafische Symbole für Schaltbilder | Definiert standardisierte Symbole für elektrische Bauteile wie Widerstände, Schalter und Kondensatoren. |
| IEC 61082 | Dokumentation elektrischer Systeme | Regelt die Struktur und Beschriftung von Schaltbildern für eine einheitliche Darstellung. |
| DIN EN 81346 | Kennzeichnung von Komponenten | Legt Regeln für Referenzkennzeichnungen fest, damit jedes Element eindeutig identifiziert wird. |
| ISO 128 | Technische Zeichnungen | Bestimmt Linienarten, Strichstärken und Anordnung für eine klare Lesbarkeit von Plänen. |
| VDE-Vorschriften | Sicherheit und Dokumentation | Verbindliche Normen in Deutschland für elektrische Installationen und Schaltpläne. |
Welche Arten von Schaltplänen gibt es?
Schematische Diagramme
Ein schematisches Diagramm stellt die logische Verbindung der Bauteile dar, sodass die Funktion der Schaltung klar erkennbar bleibt. Die Position spielt keine Rolle, sondern die Verbindung. Diese Art wird vor allem für die Analyse und Planung genutzt, weil sie die Signalwege verdeutlicht. Die Symbole sind international genormt, damit Missverständnisse vermieden werden.
Verkabelungsdiagramme
Ein Verkabelungsdiagramm zeigt die reale Anordnung von Leitungen und Anschlüssen, sodass die Montage einfacher gelingt. Es beschreibt, wie Kabel geführt werden und wo sich die Komponenten befinden. Diese Darstellung ist hilfreich bei der Installation, weil sie den tatsächlichen Aufbau wiedergibt. Oft enthält sie Angaben zu Kabelfarben und Steckverbindungen, damit die Arbeit schneller abgeschlossen wird.
Wo werden Schaltpläne benötigt?
Einsatz in der Industrie
In der Industrie sind Schaltpläne Grundlage für Maschinen und Anlagen, sodass die Installation sicher gelingt. Sie helfen bei der Wartung und dienen als Referenz für Reparaturen, damit Ausfälle vermieden werden.
Anwendungen im Amateurbereich
Auch im Hobbybereich kommen Pläne zum Einsatz, etwa beim Bau kleiner Geräte oder bei Reparaturen, sodass Projekte sicher und strukturiert umgesetzt werden.
