Regelungstechnik: Definition und Grundlagen
Regelungstechnik ist ein faszinierend vielseitiges Thema, das uns tagtäglich umgibt, ohne dass wir es oft bewusst wahrnehmen. Von der Temperaturregelung in unseren Wohnungen bis hin zur Steuerung von Verkehrsampeln – Regelungstechnik ist überall präsent und sorgt dafür, dass unsere Welt reibungslos funktioniert.
Definition
Was ist Regelungstechnik?
Die Regelungstechnik (engl. Control technology) beschäftigt sich mit der Steuerung technischer Systeme, mit dem Ziel, Abweichungen vom Sollwert zu erkennen und zu korrigieren. Anwendung findet sie in Automatisierungstechnik, Robotik und Prozesssteuerung.
Grundlagen der Regelungstechnik
Die Regelungstechnik ist ein wichtiges Thema in der Ingenieurwissenschaft. Es geht darum, dynamische Systeme zu steuern und zu kontrollieren. Dieser Bereich umfasst die Analyse, den Entwurf und die Umsetzung von Regelkreisen, die helfen, bestimmte Systemzustände zu erreichen und zu halten. Zu den Grundlagen der Regelungstechnik gehören Konzepte wie Rückkopplung, Stabilität, Dynamik und Optimierung.
Regelkreise und Regelstrecken
Regelkreise und Regelstrecken sind grundlegende Konzepte in der Regelungstechnik. Ein Regelkreis umfasst eine Regelstrecke, einen Regler und Sensoren, die den Istwert erfassen und an den Regler übermitteln. Der Regler vergleicht den Istwert mit dem Sollwert und passt die Stellgröße an, um den gewünschten Zustand zu erreichen. Regelkreise werden in vielen technischen Systemen eingesetzt, um Prozesse automatisch zu steuern und zu stabilisieren.
Offene Regelkreise
Ein offener Regelkreis ist ein System, bei dem die Regelgröße nicht durch Rückkopplung an die Führungsgröße angepasst wird. Die Regelgröße wird direkt von einer Stellgröße gesteuert, ohne dass eine Rückmeldung erfolgt.
Geschlossene Regelkreise
Im Gegensatz zum offenen Regelkreis sorgt der geschlossene Regelkreis für eine ständige Kontrolle und Verbesserung des Systems, indem er die Ausgangsgröße mit der Eingangsgröße vergleicht und anpasst, um ein gewünschtes Verhalten zu erzielen.
Rückkopplung und Regelungsstruktur
Rückkopplung ermöglicht es einem System, sich selbst zu überwachen und zu korrigieren, um ein gewünschtes Verhalten aufrechtzuerhalten. Die Reglerstruktur definiert, wie die Rückkopplung implementiert wird, um die Stabilität und Leistungsfähigkeit des Systems zu optimieren.
Positive und negative Rückkopplung
Positive Rückkopplung bedeutet, dass eine Veränderung in einem System diese Veränderung verstärkt. Negative Rückkopplung bedeutet, dass eine Veränderung in einem System eine Gegenreaktion hervorruft, die die ursprüngliche Veränderung ausgleicht.
Beispiele aus der Regelungstechnik

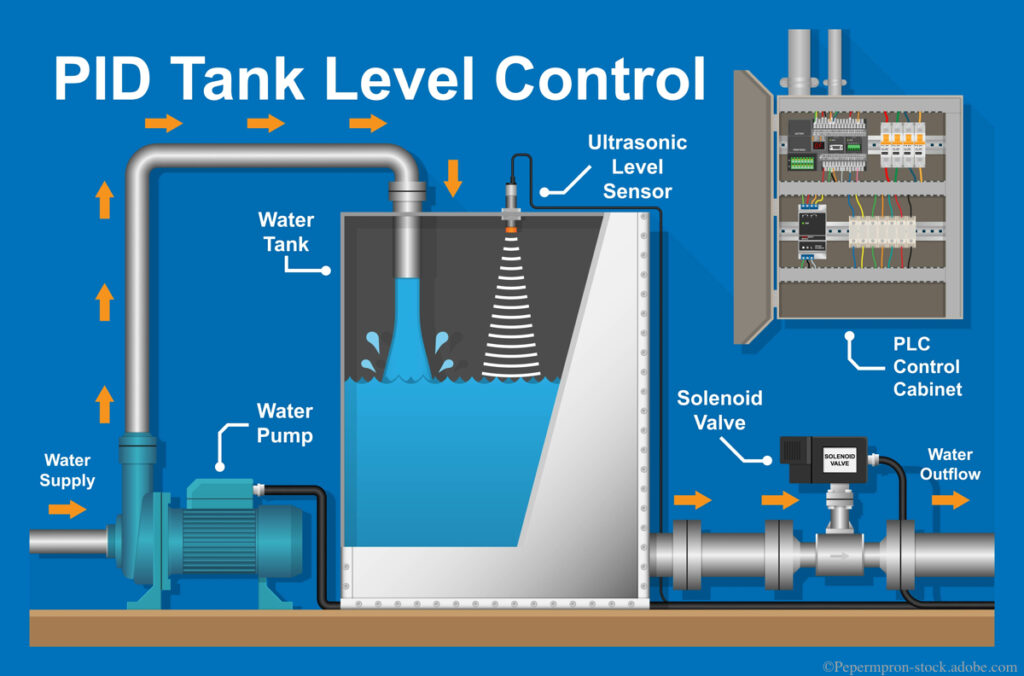

In der oberen Abbildung wird der Wasserstand im Behälter durch einen Sensor erfasst. Die Regelung (PLC) sorgt dafür, dass die Pumpe genau so viel Wasser fördert, um den vorgegebenen Wasserstand zu halten. Fällt der Pegel, wird die Drehzahl der Pumpe erhöht und zusätzliche Flüssigkeit nachgefüllt. Sollte der Wasserstand zu hoch werden, reduziert die Steuerung die Förderleistung, bis der Sollwert wieder erreicht ist. Ziel dieser Regelung ist es, durch den stabilisierten Wasserstand einen gleichbleibenden Wasserdruck an der Ausgangsleitung des Systems aufrechtzuerhalten.
Prinzipien der Regelungstechnik
Die Prinzipien der Regelungstechnik befassen sich mit der Analyse und dem Design von Regelkreisen, der Stabilität und Robustheit von Regelungen sowie der Verbesserung von Regelungsstrategien.
Regelungsalgorithmen und Regelungsziele
Regelungsalgorithmen sind mathematische Modelle, die zur Steuerung von Systemen eingesetzt werden. Sie verarbeiten Eingangssignale, um die gewünschten Ausgangssignale zu erzeugen. Regelungsziele legen die Anforderungen an ein Regelsystem fest, wie Stabilität, Genauigkeit oder Robustheit. Durch die Anpassung von Algorithmen und Zielen können komplexe technische Systeme zuverlässig gesteuert werden.
PID-Regler
Ein PID-Regler ist ein Steuerungssystem, das drei Hauptbestandteile nutzt: Proportional (P), Integral (I) und Differenzial (D). Er wird oft in industriellen Anwendungen wie der Regelung von Temperatur, Druck oder Geschwindigkeit eingesetzt.
Optimale Regelung
Die optimale Regelung ist ein Konzept aus der Regelungstechnik, das ein System so steuert, dass es bestmöglich funktioniert. Hierbei kommen mathematische Optimierungsverfahren zum Einsatz, um die Regelparameter so anzupassen, dass das gewünschte Verhalten des Systems erreicht wird.
Stabilität und Regelungssysteme
Stabilität in Regelungssystemen bedeutet, dass das System Änderungen der Eingangssignale ausgleicht und einen stabilen Ausgangszustand erhält. Ein stabiles Regelungssystem kompensiert Abweichungen vom Sollwert und liefert zuverlässige Ergebnisse.

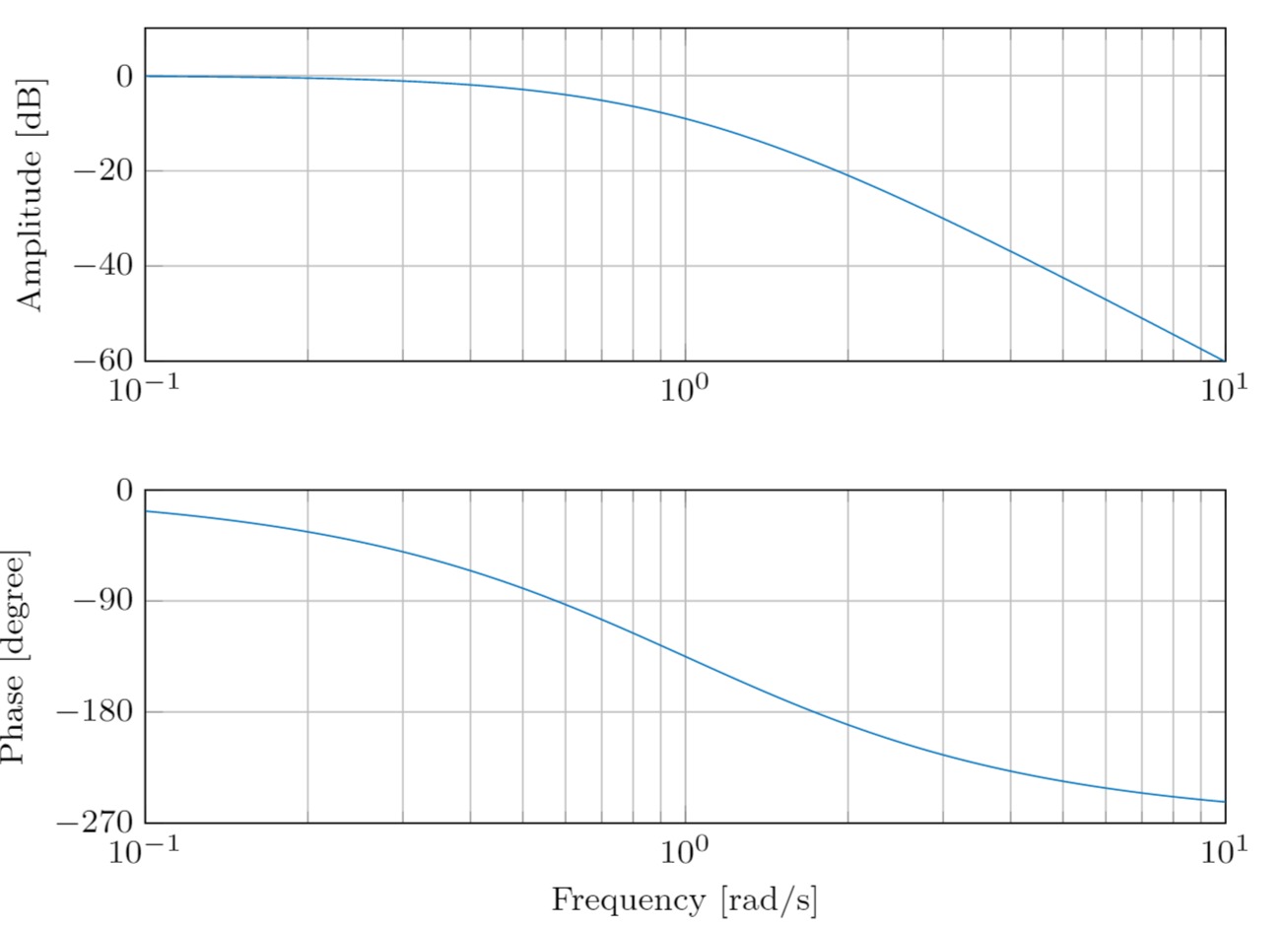

Bodediagramme und Stabilitätskriterien
Bodediagramme zeigen, wie stabil und reaktionsfähig dynamische Systeme sind. Sie helfen, die Stabilität des Systems zu analysieren und sind ein nützliches Werkzeug in der Regelungstechnik. Um die Stabilität eines Systems zu bewerten und die Reglerparameter zu verbessern, nutzen wir Kriterien wie das Hurwitz-Kriterium oder das Nyquist-Kriterium.
Die Bedeutung von Elektronik für die Regelungstechnik
Die Regelungstechnik profitiert maßgeblich von den Fortschritten in der Elektronik und ermöglicht innovative Lösungen in zahlreichen Bereichen. Sie gewährleistet die präzise Steuerung und Kontrolle komplexer Systeme, indem sie Sensoren, Aktoren und Steuereinheiten miteinander verbindet. Als Dienstleistungsunternehmen für elektronische Anwendungen unterstützen wir unsere Kunden durch die Entwicklung und Fertigung solcher Systeme.
Anwendungen in der Praxis
Die Regelungstechnik findet in vielen Bereichen Anwendung. Sie ermöglicht die präzise Steuerung und Kontrolle von zahlreichen Systemen im gewerblichen und privaten Sektor.
- Industrielle Automatisierung: Steuerung und Überwachung von Produktionsprozessen
- Verkehrstechnik: Regelung von Ampeln, Fahrzeugen und Verkehrsflüssen
- Energietechnik: Optimierung von Energieerzeugung und -verteilung
- Gebäudetechnik: Steuerung von Heizung, Lüftung und Klimaanlagen
- Medizintechnik: Regelung von Geräten und Therapien
- Luft- und Raumfahrttechnik: Flugsteuerung und Lageregelung von Satelliten
- Prozessleittechnik: Überwachung und Steuerung chemischer Prozesse
