Was ist ein FPGA? Eine kurze Einführung in das Field Programmable Gate Array
Die Welt der digitalen Schaltungen entwickelt sich rasant, und Unternehmen suchen ständig nach flexiblen Lösungen. Genau hier kommt das Field Programmable Gate Array ins Spiel. Diese Technologie ermöglicht es, Hardware dynamisch anzupassen, ohne neue Chips zu produzieren. Entwickler nutzen sie, um komplexe Systeme effizient umzusetzen, weil sie sowohl Geschwindigkeit als auch Anpassungsfähigkeit bietet. Durch die Kombination aus hardware Programmierung und logischer Flexibilität entsteht ein Werkzeug, das Innovationen beschleunigt. Wer sich mit FPGA Design beschäftigt, erkennt schnell, wie vielseitig diese Lösung ist und warum sie in modernen Anwendungen unverzichtbar bleibt.
Was ist ein FPGA?
Ein FPGA ist ein integrierter Schaltkreis, der sich nach der Herstellung frei konfigurieren lässt. Anders als herkömmliche Chips, die fest verdrahtet sind, bietet ein Field Programmable Gate Array eine offene Architektur. Entwickler können die Logikblöcke beliebig verbinden und so maßgeschneiderte digitale Schaltungen erstellen. Diese Anpassungsfähigkeit macht das Field Programmable Gate Array ideal für Branchen, die schnelle Änderungen benötigen, etwa Telekommunikation oder Automobiltechnik. Sie vereinen die Vorteile von Hardware und Software, indem sie hohe Leistung mit flexibler Programmierung kombinieren. Wer FPGA Anwendungen nutzt, profitiert von einer Technologie, die sowohl Effizienz als auch Zukunftssicherheit garantiert.
Die Funktionsweise eines FPGAs

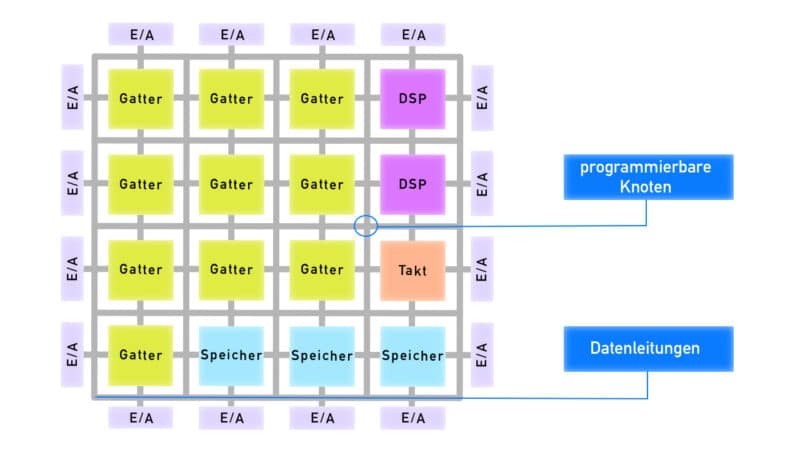

Architektur eines Field Programmable Gate Array
Ein Field Programmable Gate Array besteht aus mehreren clever angeordneten Komponenten, die gemeinsam eine flexible und leistungsfähige Struktur bilden. Zunächst befinden sich im Inneren die Logikblöcke (Gatter), die wie kleine Bausteine wirken und sich individuell konfigurieren lassen. Jeder dieser Blöcke übernimmt bestimmte logische Funktionen, und durch die richtige Verbindung entsteht eine komplexe digitale Schaltung, die exakt auf die Anforderungen zugeschnitten ist. Damit diese Verbindungen reibungslos funktionieren, enthält das FPGA ein Routing-Netzwerk (Datenleitungen, Knoten), das wie ein verzweigtes Straßensystem alle Logikblöcke miteinander verbindet. Entwickler nutzen dieses Netzwerk, um Signale gezielt zu leiten, damit die Daten immer dort ankommen, wo sie gebraucht werden.
Darüber hinaus gibt es I/O-Blöcke(E/A), die den Kontakt zur Außenwelt herstellen. Sie sorgen dafür, dass Informationen von Sensoren, Prozessoren oder anderen Geräten in das FPGA gelangen und anschließend wieder ausgegeben werden. Zusätzlich integriert die Architektur Speicherbereiche (Speicher), die Zwischenergebnisse speichern und dadurch die Verarbeitung beschleunigen. Durch diese Kombination aus Logik, Routing, Speicher und Schnittstellen entsteht ein System, das sich beliebig anpassen lässt und gleichzeitig höchste Effizienz bietet. Wer ein FPGA Design erstellt, kann die Architektur so konfigurieren, dass sie perfekt zu den individuellen Anforderungen passt – und genau diese Flexibilität macht die Technologie so faszinierend und zukunftsorientiert.
Programmierung von FPGAs
Die hardware Programmierung erfolgt meist mit Hardware Description Languages wie VHDL oder Verilog. Entwickler definieren damit die gewünschte Logik und übertragen sie auf den Chip. Dieser Prozess bietet enorme Flexibilität, weil sich Funktionen jederzeit anpassen lassen, ohne neue Hardware zu fertigen.
Vergleich von Mikrocontroller vs. FPGA vs. ASIC
Wer elektronische Systeme entwickelt, steht oft vor der Wahl: Mikrocontroller, FPGA oder ASIC? Alle drei sind wichtig, aber sie unterscheiden sich deutlich.
Ein Mikrocontroller ist wie ein kleiner Computer. Er enthält Prozessor, Speicher und Schnittstellen. Er ist günstig, sparsam und leicht zu programmieren. Deshalb eignet er sich für einfache Steuerungen, die schnell umgesetzt werden sollen.
Ein FPGA ist flexibler. Er besteht aus programmierbarer Logik, die sich anpassen lässt. So kann man die Hardware-Struktur verändern, ohne einen neuen Chip zu bauen. FPGAs sind ideal für Aufgaben mit hoher Geschwindigkeit und paralleler Verarbeitung, etwa in Bildverarbeitung oder Signaltechnik. Allerdings sind sie teurer und brauchen mehr Energie.
Ein ASIC ist ein Spezialchip. Er wird für eine einzige Aufgabe entwickelt und ist extrem effizient und schnell. Smartphones nutzen viele ASICs, zum Beispiel für Grafik oder Funk. Der Nachteil: Die Entwicklung ist teuer und dauert lange. Deshalb lohnt sich ein ASIC nur bei großen Stückzahlen.
Kurz gesagt: Mikrocontroller sind günstig und einfach, FPGAs sind flexibel und leistungsstark, ASICs sind perfekt für Massenproduktion. Die Wahl hängt von Budget, Zeit und Ziel ab.
Anwendungen von FPGAs
Einsatz in der Telekommunikation
In Netzwerken übernehmen sie Aufgaben wie Signalverarbeitung, Verschlüsselung und Protokollanpassung. Ihre Fähigkeit, große Datenmengen in Echtzeit zu verarbeiten, macht sie unverzichtbar für moderne Kommunikationssysteme.
Einsatz in der Automobilindustrie
Hier steuern sie Fahrerassistenzsysteme, Sensoren und Sicherheitsfunktionen. Durch ihre Anpassungsfähigkeit können Hersteller neue Features schnell integrieren, ohne die gesamte Hardware neu zu entwickeln.
Vorteile von FPGAs
Die FPGA Vorteile liegen klar auf der Hand: hohe Flexibilität, schnelle Anpassung an neue Anforderungen und enorme Rechenleistung. Sie ermöglichen parallele Verarbeitung, was die Geschwindigkeit deutlich erhöht. Außerdem verlängern sie die Lebensdauer von Produkten, weil sich Funktionen nachträglich ändern lassen.
