Electrostatic Protected Area (EPA) – Was ist das eigentlich?
Eine Electrostatic Protected Area (EPA) ist ein speziell eingerichteter Bereich innerhalb von Produktions-, Prüf- oder Lagerumgebungen, der dazu dient, elektronische Bauelemente zuverlässig vor Schäden durch elektrostatische Entladungen (ESD) zu schützen. Da ESD bereits durch geringe Spannungen entstehen kann und sowohl sichtbare als auch latente Schäden verursacht, ist der Schutz durch eine EPA ein wesentlicher Bestandteil moderner Elektronikfertigung.
Ziel ist der ESD-Schutz von elektronischen Baugruppen
Das übergeordnete Ziel einer EPA besteht darin, elektrostatische Aufladungen konsequent zu vermeiden oder sicher abzuleiten, um die Funktion und Qualität ESD-empfindlicher Bauteile in allen Phasen der Fertigung und Handhabung dauerhaft zu gewährleisten.
Anwendungsbereich – Wo wird ein Bereich zum ESD-Schutz gebraucht?

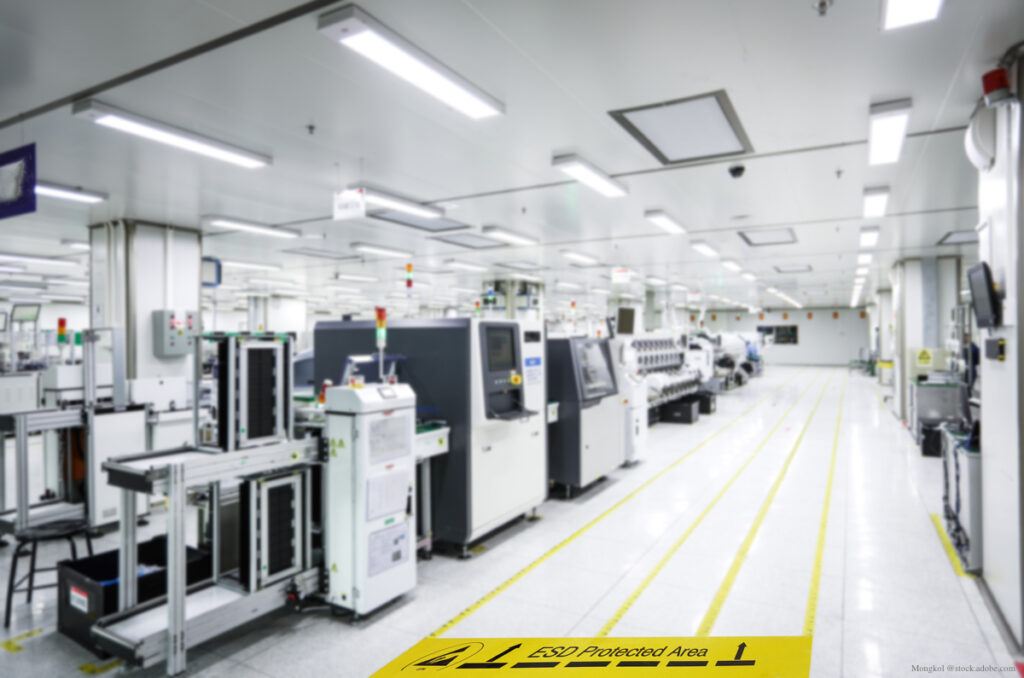

EPAs finden Anwendung in allen Bereichen der Elektronikfertigung, in denen mit empfindlichen Bauelementen gearbeitet wird – darunter SMD– und THT-Bestückung, Reparaturstationen, Prüffelder, Wareneingang und Lager.
ESD-Schutzmaßnahmen gegen elektrostatische Ladung und Entladung
Damit eine EPA effektiv funktioniert, müssen verschiedene technische und organisatorische Maßnahmen nahtlos ineinandergreifen. Dazu zählen unter anderem:
Leitfähige Arbeitsflächen und Böden, die an ein zentrales Erdungssystem angeschlossen sind,
Geerdete Werkzeuge und Maschinen, um potenzielle Aufladungen direkt abzuleiten,
Ionisatoren, die Ladungen aus der Luft entfernen, insbesondere bei nicht ableitfähigen Materialien,
Persönliche Schutzausrüstung (PSA) wie ESD-Kittel, Handgelenkbänder und spezielle ESD-Schuhe,
Geeignete Verpackungs- und Transportmittel, die ebenfalls ableitfähig sind,
sowie die regelmäßige Überprüfung aller ESD-Schutzmaßnahmen, um eine gleichbleibend hohe Schutzwirkung sicherzustellen.
Verhaltensregeln im ESD-Sicherheitsbereich
Innerhalb einer EPA gelten verbindliche Verhaltensrichtlinien, die konsequent eingehalten werden müssen. Dazu gehören:
Das Tragen von normgerechter ESD-Schutzkleidung,
Der Zugang ausschließlich nach erfolgreichem Funktionstest von Armband und Schuhen,
Das Verbot nicht ESD-gerechter Materialien wie Kunststofffolien oder Styropor,
Sowie der sachgemäße Umgang mit allen elektronischen Komponenten ausschließlich mit geeigneten Hilfsmitteln.
Diese Regeln sorgen dafür, dass das Risiko einer elektrostatischen Entladung auf ein Minimum reduziert wird.
Zugang zum ESD geschützten Bereich
Zutritt zu einer EPA haben ausschließlich geschulte und autorisierte Personen. In der Regel erfolgt der Zugang über spezielle ESD-Schleusen, die mit Prüfgeräten ausgestattet sind. Nur wer nachweislich korrekt geerdet ist, darf den geschützten Bereich betreten. Fehlfunktionen bei der Schutzausrüstung führen automatisch zur Zutrittsverweigerung – ein wichtiger Bestandteil der Sicherheitskette.
EPA-Kennzeichnung

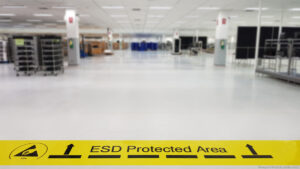

EPAs sind deutlich durch gelb-schwarze Warnsymbole mit dem ESD-Schutzzeichen gekennzeichnet. Zusätzlich werden Bodenbereiche farblich markiert, um die Grenzen des Schutzbereichs sichtbar zu machen. Auch Verpackungen, Lagerbehälter und Geräte innerhalb der EPA tragen entsprechende Kennzeichnungen, sodass jederzeit klar ist, wo ESD-Schutzmaßnahmen gelten.
Vorteile einer ESD-Schutzzone (EPA)
Der Einsatz einer EPA bietet mehrere wesentliche Vorteile:
- Reduzierung von Ausfällen und Nacharbeit durch Vermeidung latenter ESD-Schäden
- Sicherung der Produktqualität über den gesamten Fertigungsprozess hinweg
- Längere Lebensdauer elektronischer Baugruppen durch Schutz sensibler Komponenten
- Erfüllung von Normen und Kundenanforderungen, insbesondere in sicherheitsrelevanten Bereichen
- Image- und Wettbewerbsvorteile durch dokumentierte Qualitätssicherung
- Kostenersparnis durch weniger Ausschuss, geringere Retourenquoten und stabile Produktionsprozesse
Geltende Normen
Der Aufbau und Betrieb einer EPA erfolgt auf Grundlage international anerkannter Normen und Richtlinien:
- IEC 61340-5-1: Zentrale Norm für die Einrichtung, Wartung und Überwachung von ESD-Schutzmaßnahmen in Fertigungsumgebungen
- IEC 61340-5-2: Leitfaden zur Anwendung der IEC 61340-5-1 in der Praxis
- ANSI/ESD S20.20: US-amerikanische Norm für ESD-Managementsysteme, weltweit verbreitet und oft von Kunden verlangt
- DIN EN 61340: Deutsche Umsetzung der internationalen Normenreihe für elektrostatische Phänomene
Diese Normen legen Anforderungen an Materialien, Ableitfähigkeit, Prüfmethoden, Schulungen und Dokumentation fest. Die Einhaltung ist häufig Teil von Kunden- oder Zertifizierungsvorgaben, z. B. nach ISO 9001 oder in der automobilen Qualitätsnorm IATF 16949.
Fazit:
Die Einrichtung und konsequente Umsetzung von EPA-Vorgaben ist ein zentraler Bestandteil der Qualitätssicherung in der Elektronikindustrie. Sie schützt Bauelemente vor ESD-Schäden, erfüllt internationale Normanforderungen und sorgt für sichere, stabile und normgerechte Fertigungsprozesse.
