Einführung in komplementäre Metall-Oxid-Halbleiter - Was ist CMOS?
Die CMOS-Technologie (Complementary Metal-Oxide-Semiconductor) ist eine zentrale Halbleitertechnologie, die in nahezu allen modernen elektronischen Geräten eingesetzt wird. Sie kombiniert p-MOS- und n-MOS-Transistoren in komplementärer Anordnung, um ein besonders effizientes digitales Schaltungsdesign zu ermöglichen. Der entscheidende Vorteil liegt im extrem niedrigen Stromverbrauch, da im Ruhezustand nahezu kein Strom fließt.
Heute sind diese komplementären Metall-Oxid-Halbleiter die Basis für Prozessoren, Speicherchips und Bildsensoren. Die Technologie bietet nicht nur Energieeffizienz, sondern auch hohe Geschwindigkeit und Skalierbarkeit. Dadurch eignet sich diese Technologie perfekt für batteriebetriebene Systeme und komplexe Anwendungen, bei denen Zuverlässigkeit und Leistung entscheidend sind.
Darüber hinaus ist CMOS nicht auf digitale Logik beschränkt. Sie wird auch in analogen Schaltungen, Mixed-Signal-Systemen und Sensorik eingesetzt. Diese Vielseitigkeit macht diese Technologie zu einer unverzichtbaren Grundlage für die Elektronikproduktion und für die Entwicklung innovativer Produkte.
Geschichte der CMOS-Technologie
Die Geschichte von CMOS beginnt in den 1960er-Jahren, als Entwickler nach Lösungen für energieeffiziente Schaltungen suchten. Zunächst dominierten NMOS- und PMOS-Technologien, die jedoch einen höheren Stromverbrauch hatten. Der Durchbruch kam mit der Idee, beide Transistorarten in einer komplementären Struktur zu kombinieren – die Geburtsstunde der komplementären Metall-Oxid-Halbleiter.
In den 1970er-Jahren begann die industrielle Fertigung von Schaltungen mit komplementären Metall-Oxid-Halbleitern, zunächst für einfache Logikbausteine. Mit der wachsenden Nachfrage nach energieeffizienten Lösungen setzte sich CMOS schnell als Standard durch. Heute ist sie die dominierende Technologie für Prozessoren, Speicherchips und Bildsensoren. Ihre Weiterentwicklung hat die Miniaturisierung und Leistungssteigerung moderner Geräte ermöglicht und die Grundlage für die digitale Revolution geschaffen.
Funktionsweise komplementärer Metall-Oxid-Halbleiter
Aufbau eines CMOS-Transistors

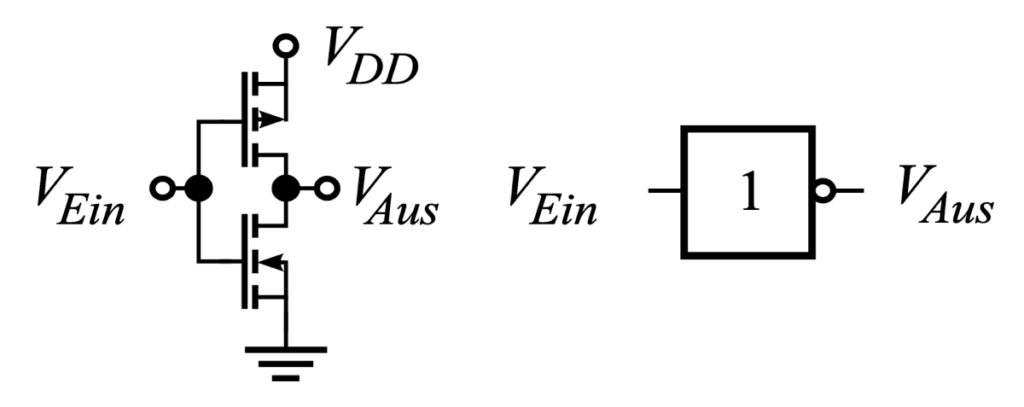

Ein CMOS-Transistor besteht aus einem Halbleitersubstrat mit p- und n-dotierten Bereichen. Das Gate steuert den Stromfluss zwischen Source und Drain über eine dünne Oxidschicht. Die Kombination aus p-MOS und n-MOS sorgt dafür, dass jeweils nur ein Transistor leitend ist, während der andere sperrt. So bleibt der Stromverbrauch minimal und die Effizienz hoch.
Schaltverhalten von CMOS-Transistoren
Das Schaltverhalten von CMOS-Transistoren ist besonders effizient. Bei einer logischen „1“ leitet der n-MOS, bei „0“ der p-MOS. Diese komplementäre Arbeitsweise ermöglicht schnelle Schaltvorgänge bei minimalem Energieverlust. Genau deshalb ist CMOS die bevorzugte Technologie für das digitale Schaltungsdesign und für Anwendungen, die hohe Zuverlässigkeit erfordern.
Vorteile der CMOS-Technologie
Geringer Stromverbrauch
Der größte Vorteil liegt im extrem niedrigen Energiebedarf. Da im statischen Zustand kein Strom fließt, eignet sich diese Halbleitertechnik ideal für mobile Geräte und Anwendungen, bei denen Energieeffizienz entscheidend ist.
Hohe Integrationsdichte
CMOS erlaubt die Herstellung winziger Strukturen und damit eine hohe Integrationsdichte. Milliarden von Transistoren können auf einem Chip untergebracht werden – die Basis für moderne Prozessoren und Speicherlösungen.
Anwendungen von komplementären Metall-Oxid-Halbleitern
CMOS in der digitalen Elektronik
In der digitalen Elektronik ist CMOS die Standardtechnologie für Prozessoren, Speicherchips und Logikbausteine. Ihre Effizienz und Skalierbarkeit machen diese Technik unverzichtbar für Computer, Smartphones und Embedded-Systeme.
CMOS-Logikfamilien für höhere Geschwindigkeit
- 74HCxx-Serie (High-Speed):
Typische Bauteile: 74HC00 (NAND), 74HC04 (Inverter), 74HC595 (Schieberegister)
Bauformen: DIP, SOIC, TSSOP, SMD - 74ACxx-Serie (Advanced): Für sehr hohe Schaltgeschwindigkeit.
- 74VHCxx-Serie (Very High Speed): Für moderne High-Speed-Anwendungen.
CMOS in der Sensorik
Auch in der Sensorik spielt sie eine zentrale Rolle. Kamerasensoren und Bildverarbeitungssysteme basieren auf dieser Halbleitertechnologie, da sie hohe Bildqualität bei geringem Energieverbrauch bietet.Meist eingesetzte CMOS-Sensoren
| Typenbezeichnung | Hersteller | Auflösung / Besonderheit | Bauform (Package) |
|---|---|---|---|
| Sony IMX219 | Sony | 8 MP, Rolling Shutter | LCC / BGA |
| Sony IMX477 | Sony | 12 MP, High-Speed | CSP / BGA |
| Sony IMX586 | Sony | 48 MP, Stacked CMOS | Chip-Scale Package |
| OmniVision OV5647 | OmniVision | 5 MP, Raspberry Pi Standard | CSP / LCC |
| OmniVision OV9281 | OmniVision | 1 MP, Global Shutter | LCC |
| OnSemi AR0135 | OnSemi | 1,2 MP, Industriekamera | LCC / BGA |
| Canon 120MXS | Canon | 120 MP, High-End Imaging | Ceramic Package |
Zukünftige Trends in der CMOS-Technologie
Die Zukunft von CMOS liegt in der weiteren Miniaturisierung und der Integration neuer Materialien. Technologien wie FinFETs oder Gate-All-Around-Transistoren sollen die Leistungsfähigkeit steigern und den Stromverbrauch weiter senken. Zudem werden komplementäre Metall-Oxid-Halbleiter zunehmend mit anderen Ansätzen kombiniert, um Mixed-Signal- und Hochfrequenzanwendungen zu realisieren.Fazit
CMOS ist das Rückgrat moderner Elektronik. Sie verbindet geringen Stromverbrauch, hohe Integrationsdichte und vielseitige Einsatzmöglichkeiten. Ob im digitalen Schaltungsdesign, in der Sensorik oder in zukünftigen Innovationen – sie bleibt eine Schlüsseltechnologie, die die Entwicklung der Elektronik nachhaltig prägt.
