BGA - Ball Grid Array

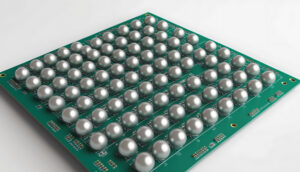

Bauteil-Bauform BGA, die sich durch eine Vielzahl von kleinen Lötperlen („Balls“) auszeichnet, die auf der Unterseite des Chips in einem Raster („Grid“) angeordnet sind.

Was ist ein BGA?

Ein Ball Grid Array (BGA) ist eine besondere Gehäuseform für elektronische Bauteile, vor allem für integrierte Schaltkreise (ICs), die in der modernen Elektronik eine sehr große Bedeutung haben. Dieses Gehäuse fällt sofort durch die vielen kleinen Lötperlen auf, die als „Balls“ bezeichnet werden und in einem regelmäßigen Raster („Grid“) auf der Unterseite des Chips angeordnet sind.

Aufbau und Funktionsweise des BGA-Gehäuses

Im Vergleich zu älteren Gehäuseformen wie DIP oder QFP, bei denen die Anschlüsse seitlich herausragen, liegen beim BGA alle elektrischen Kontakte direkt unter dem Bauteil. Diese Kontakte bestehen aus winzigen Lotkugeln, die sich beim Auflöten auf die Leiterplatte verflüssigen und dadurch eine feste Verbindung schaffen. So entsteht gleichzeitig eine sichere elektrische Verbindung und eine stabile mechanische Befestigung, was die Montage besonders zuverlässig macht.

Diese Bauweise bringt gleich mehrere Vorteile mit sich: Sie ermöglicht eine extrem hohe Anschlussdichte, spart wertvollen Platz auf der Leiterplatte und verbessert zusätzlich die Wärmeableitung. Genau aus diesen Gründen setzen Hersteller das BGA-Gehäuse vor allem in leistungsstarken Prozessoren, schnellen Speicherchips und komplexen ICs ein, die in Computern, Smartphones und vielen anderen modernen Geräten unverzichtbar sind.

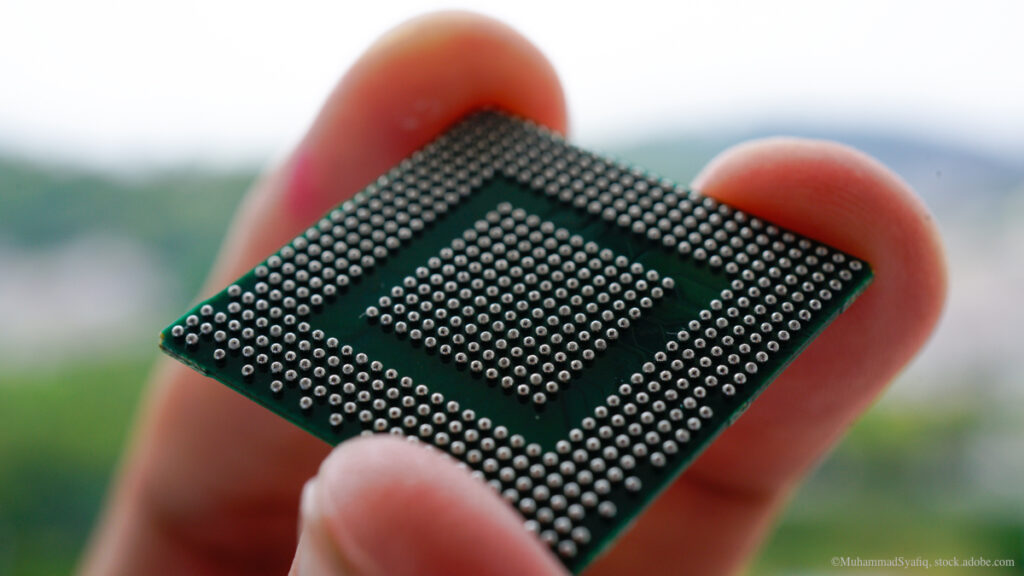

BGA-Bestückung - Das Ball Grid Array in der Elektronik
Abb.: Ball Grid Array auf der Unterseite des Bauteils

Vorteile der BGA-Gehäuseform – kompakt und leistungsstark

Die BGA-Gehäuseform bringt gleich mehrere Vorteile mit sich, die moderne Elektronik entscheidend voranbringen. Sie kombiniert platzsparendes Design mit hoher Funktionalität und sorgt dafür, dass Geräte zuverlässig und effizient arbeiten.

Kompakte Bauweise
Die Bauform nutzt den verfügbaren Raum optimal aus und ermöglicht dadurch extrem platzsparende Designs. Gerade in Smartphones, Laptops und anderen mobilen Geräten zählt jeder Millimeter, und genau hier spielt das Ball Grid Array seine Stärke aus.

Hohe Anschlussdichte
Mit dieser Technologie lassen sich deutlich mehr Pins auf einer kleinen Fläche unterbringen. Dadurch steigt die Leistungsfähigkeit der Schaltung, ohne dass die Leiterplatte größer werden muss.

Gute elektrische Eigenschaften
Die kurzen Verbindungswege zwischen Chip und Leiterplatte reduzieren Störungen und verbessern die Signalqualität. So bleibt die Übertragung schnell und stabil, selbst bei hohen Frequenzen.

Effiziente Wärmeableitung
Die Wärme fließt direkt über die Lötstellen ab, was die Temperatur im Bauteil senkt und die Lebensdauer erhöht. Gerade bei leistungsstarken Prozessoren und Grafikchips ist diese Eigenschaft unverzichtbar.

Benötigen Sie professionelle Unterstützung bei der Fertigung Ihrer Produkte? Als EMS-Dienstleister sind wir für Kundenprojekte auch bestens für die Leiterplattenbestückung von BGA-Komponenten gerüstet.

Bestückung von BGA-Komponenten – Schritt für Schritt erklärt

Die Bestückung einer Leiterplatte mit einem Ball Grid Array beginnt immer damit, dass die Lötpaste exakt auf die vorgesehenen Pads aufgetragen wird. Dafür kommt in der Regel eine präzise Schablone zum Einsatz, die sicherstellt, dass die Paste genau dort landet, wo sie gebraucht wird. Wer mehr Flexibilität benötigt, greift alternativ zum modernen JetPrint-Verfahren, das die Pastendepots punktgenau erzeugt und sich besonders für komplexe Designs eignet.

Sobald die Lötpaste perfekt platziert ist, übernimmt ein Bestückungsautomat die exakte Positionierung des BGA-Bauteils auf der Leiterplatte. Dabei legt der Automat die winzigen Lötkugeln des Bauteils genau auf die Punkte der Lötpaste, sodass eine präzise Ausrichtung entsteht und die Grundlage für eine zuverlässige Verbindung geschaffen wird.

Im nächsten Schritt folgt der Reflow-Lötprozess. Hier fährt die bestückte Leiterplatte durch einen Reflow-Ofen, in dem sie gleichmäßig erhitzt wird. Die Lötpaste schmilzt, die Kugeln verbinden sich fest mit den Pads, und die Oberflächenspannung richtet das Bauteil automatisch korrekt aus. Dadurch entsteht eine perfekte Positionierung, die höchste Präzision garantiert.

Am Ende steht eine stabile elektrische und mechanische Verbindung zwischen Chip und Leiterplatte. Diese Methode sorgt nicht nur für eine sichere Funktion, sondern auch für eine lange Lebensdauer der gesamten Baugruppe – und genau das macht sie in der modernen Elektronikfertigung unverzichtbar.

Inspektion und Qualitätssicherung

Da die Lötstellen unter dem Bauteil liegen, sind sie nicht direkt sichtbar:

  • AOI (Automatische Optische Inspektion): Für sichtbare Bereiche.
  • Röntgeninspektion: Zur Kontrolle der verdeckten Lötstellen bei Ball Grid Arrays.
  • Elektrischer Test: Funktionstests zur Sicherstellung der korrekten Verbindung.

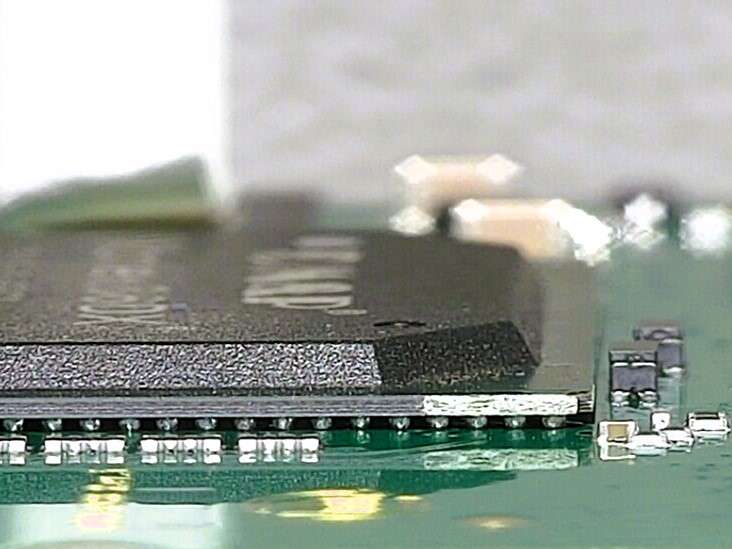

BGA Bestückung auf einer SMD Leiterplatte
BGA-Bestückung

Herausforderungen

  • Inspektion schwierig: Da die Lötstellen unter dem Bauteil liegen, sind sie mit bloßem Auge nicht sichtbar. Für die Qualitätskontrolle werden Röntgenverfahren eingesetzt.
  • Reparatur aufwendig: Ein defekter Chip mit dieser Bauform muss meist komplett ausgelötet und ersetzt werden.

Einsatzbereiche von Ball Grid Array (BGA)-Bauteilen

Ball Grid Array Bauteile finden sich überall dort, wo moderne Elektronik hohe Leistung, kompakte Bauweise und absolut zuverlässige Verbindungen verlangt. Sie spielen eine entscheidende Rolle in Geräten, die täglich genutzt werden, und ermöglichen gleichzeitig die effiziente Integration komplexer Schaltungen, ohne dabei unnötig Platz zu verschwenden.

Ein besonders wichtiger Bereich betrifft Mikroprozessoren, die in PCs, Laptops und Smartphones arbeiten. Hier sorgt die BGA-Technologie für eine extrem hohe Anschlussdichte und eine optimale Wärmeableitung, sodass die Prozessoren ihre volle Leistung entfalten können. Ohne diese Eigenschaften wäre die Performance moderner Computer schlicht nicht denkbar.

Auch Grafikchips, also GPUs, setzen konsequent auf diese Gehäuseform, weil sie enorme Datenmengen verarbeiten und dabei eine stabile Verbindung zur Leiterplatte benötigen. Gerade für Gaming oder professionelle Anwendungen ist diese Technologie unverzichtbar, denn sie garantiert Geschwindigkeit und Zuverlässigkeit.

Darüber hinaus kommen diese Bauform in Speicherbausteinen wie RAM und Flash zum Einsatz. Diese Komponenten sorgen in Computern, Servern und mobilen Geräten für blitzschnelle Datenzugriffe. Die kompakte Bauform spart wertvollen Platz und ermöglicht gleichzeitig eine hohe Speicherkapazität auf kleinstem Raum.

Nicht zuletzt nutzen auch FPGAs und andere komplexe ICs die Vorteile der BGA-Technologie. Diese programmierbaren Logikbausteine sind in der Industrie, in der Telekommunikation und in der Automatisierungstechnik unverzichtbar, weil sie maximale Flexibilität mit hoher Leistung verbinden.

Dank dieser vielseitigen Einsatzmöglichkeiten gehört das Ball Grid Array heute zu den Grundpfeilern moderner Elektronik. Sie kombiniert hohe Funktionalität mit kompakter Bauweise und sorgt dafür, dass Geräte zuverlässig, effizient und leistungsstark arbeiten.

Varianten von BGA-Gehäusen

BezeichnungAbkürzungMaterial / AufbauBesonderheitenTypische Einsatzgebiete
Plastic Ball Grid ArrayPBGAKunststoffgehäuseKostengünstig, gute Wärmeableitung mit HeatspreaderConsumer-Elektronik (z. B. Laptops, Smartphones)
Ceramic Ball Grid ArrayCBGAKeramikgehäuseHohe thermische Stabilität, robust gegen UmwelteinflüsseIndustrie, Luft- und Raumfahrt, Automotive
Tape Ball Grid ArrayTBGADünner KunststofffilmSehr flach, gute WärmeableitungMobilgeräte, platzkritische Anwendungen
Micro Ball Grid ArrayµBGASehr kleine BauformExtrem feiner Raster, hohe PackungsdichteSmartphones, Wearables
Fine-Pitch BGAFBGAKunststoff, feiner RasterKugelabstand < 1 mm, hohe PinanzahlSpeicherchips (z. B. DDR-RAM)
Low-Profile FBGALFBGAFlaches KunststoffgehäusePlatzsparend, feiner RasterTablets, Embedded Systems, Mobilgeräte
Chip-Scale TapeCTBGATape-basiertes GehäuseSehr kompakt, für CSP-AnwendungenHochintegrierte Mikroelektronik
Very Fine PitchVFBGAKunststoff, extrem feiner RasterHöchste Anschlussdichte möglichHochleistungs-Mikroprozessoren
Wafer-Level PackageWLPDirekt auf Wafer gefertigtExtrem kompakt, keine klassische GehäuseformMikrocontroller, moderne ICs
Package on PackagePoPStapelbare BGA-GehäuseKombination von z. B. Prozessor und RAM übereinanderSmartphones, Tablets
Synonyme:
Ball Grid Array, BGA-Bestückung
